Creazione di viste rifilate e di dettaglio con Nessun profilo

Le viste rifilate e di dettaglio supportano la funzionalità Nessun profilo.

Vista rifilata senza profilo

Vista rifilata con profilo completo

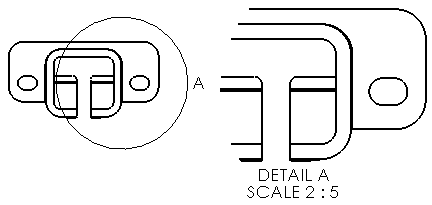

Vista di dettaglio senza profilo

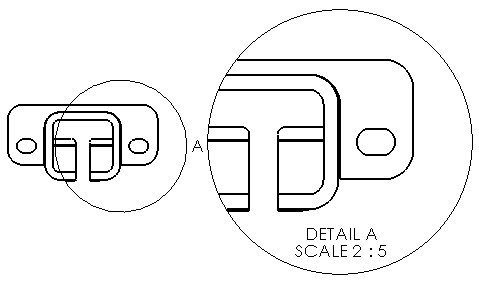

Vista di dettaglio con profilo completo

Per creare una vista rifilata senza contorno:

1. In una vista di disegno, tracciare un profilo di schizzo chiuso come un cerchio.


2. Selezionare il cerchio.
3. Fare clic su Vista rifilata (barra degli strumenti Disegno) oppure su Inserisci > Vista di disegno > Rifilatura.


4. Selezionare la vista di disegno.
5. Nel PropertyManager, in Rifila vista, selezionare Nessun profilo.


6. Fare clic su .
