Esempio di confronto delle opzioni di orientamento dei componenti

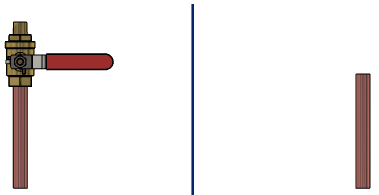

Questo esempio confronta le opzioni di orientamento dei componenti quando si specchia un sottoassieme valvola su un secondo tubo.

1. Aprire un modello quando si specchia un sottoassieme valvola su un secondo tubo.

2. Fare clic su Ripetizione del componente lineare > Specchia componenti (barra degli strumenti Assieme).
3. Nel PropertyManager, selezionare i seguenti elementi:
   1. Per Piano di specchiatura, selezionare un piano.
   2. Per Componente da specchiare, selezionare il sottoassieme valvola.
4. Fare clic su Avanti per andare a Passaggio 2: Imposta orientamento.
5. In Tipo di specchiatura, selezionare Origine del componente.
6. In Orienta componenti, selezionare un'opzione di orientamento del componente.

   Opzione di orientamento del componente	Immagine del componente specchiato
   X specchiato, Y specchiato Gli assi X e Y si specchiano intorno al piano.
   X specchiato e invertito, Y specchiato Gli assi X e Y sono specchiati rispetto al piano con la direzione dell'asse X invertita.
   X specchiato, Y specchiato e invertito Gli assi X e Y sono specchiati rispetto al piano con la direzione dell'asse Y invertita.
   X specchiato e invertito, Y specchiato e invertito Gli assi X e Y si specchiano intorno al piano con la direzione degli assi X e Y invertita.
