輪郭を強調

断面図では、ISO 128-50 に準拠して断面の輪郭を強調することができます。通常、これはその面の輪郭を断面図内の他のモデルの線よりも太く設定することを意味します。

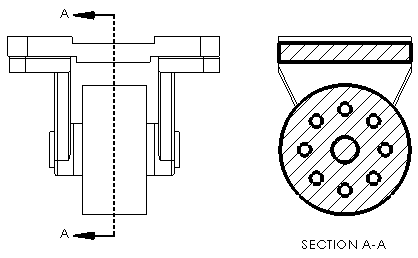

断面図での輪郭の強調

断面図で輪郭を強調するには:

  1. 図面で断面図を選択します。
  2. PropertyManager の断面表示（Section View）で、輪郭を強調（Emphasize Outline）を選択します。
  3. をクリックします。

強調された輪郭に線フォントの設定

強調された輪郭に線フォントを設定するには:

  1. 図面内で、ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > 線のフォント（Line Font）をクリックします。
  2. ダイアログ ボックスのエッジのカテゴリ（Type of edge）で、強調された断面輪郭（Emphasized Section Outline）を選択します。
  3. オプションを設定します。
  4. OK をクリックします。
