溶接輪郭ファイルのデフォルト位置は、install_dir\data\weldment
profiles です。
鋼材レイアウト PropertyManager に表示される選択肢は、weldment profiles（溶接輪郭）内のサブフォルダ構成によって決まります。
PropertyManager の
選択アイテム（Selections）と、対応する Windows ファイル エクスプローラ フォルダおよびファイル構成は次のようになります:
-
home フォルダ。ホーム フォルダには、複数の standard フォルダが含まれます。下の例では weldment profiles（溶接輪郭）が home フォルダになり、9 つの standard フォルダ（たとえば、ansi、ansi inch および iso）が含まれています。各 standard フォルダの名前は、PropertyManager の規格（Standard）アイテムとして表示されます。
-
standard フォルダ: 構成されたライブラリ フィーチャー部品の 1 つ以上の type（たとえば、angle iron、c channel、および pipe など）が含まれています。PropertyManager で規格（Standard）を選択すると、種類（Type）にライブラリ フィーチャー部品名が表示されます。
- type ライブラリ フィーチャー部品。ライブラリ フィーチャー部品の 1 つ以上のコンフィギュレーションを含みます。PropertyManager で種類（Type）を選択すると、サイズ（Size）にライブラリ フィーチャー部品のコンフィギュレーション名が表示されます。

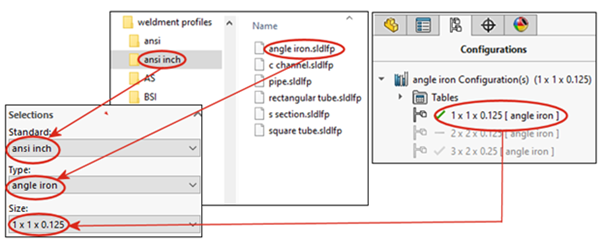

鋼材レイアウト PropertyManager およびファイル エクスプローラ:
