ConfigurationManager

ConfigurationManager： ドキュメント内の部品やアセンブリの複数のコンフィギュレーションを作成、選択、表示するためのツールです。



ConfigurationManager を分割し、2 つの ConfigurationManager を表示したり、FeatureManager デザインツリー、PropertyManager、またはパネルを使用するサード パーティ アプリケーションと ConfigurationManager を結合したりできます｡

ConfigurationManager には表示状態をコントロールするためのセクションがあります。

ConfigurationManager をアクティブ化するには：

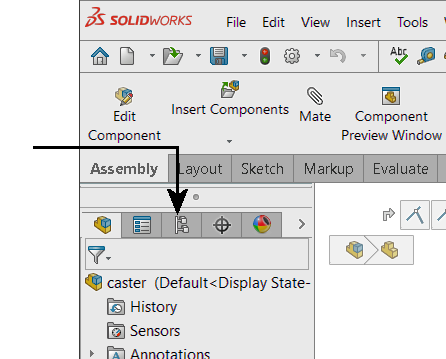

  • マネージャ パネルの上部にある ConfigurationManager タブ をクリックします。

各コンフィギュレーションが個別に表示されます。

ConfigurationManager でのアイコンはコンフィギュレーションが作成された方法を示します：

マニュアル操作で
設計テーブル
マニュアル操作により作成され、分解図または参照コンフィギュレーションがある
設計テーブルにより作成され、分解図または参照コンフィギュレーションがある

追加アイコンは各コンフィギュレーションのデータのステータスを示します。 例を示します。

コンフィギュレーション用のデータ セットは完全かつ最新です。
コンフィギュレーション用の完全データ セットは、ドキュメントの次回保存時に生成されます。

ConfigurationManager の中に以下のアイコンが現れる場合があります：

設計テーブル モデルが設計テーブルを含むときに現れます。右クリックして、設計テーブルを編集、保存、または削除します。
コンフィギュレーション テーブル モデルのコンフィギュレーションが複数の場合に表示されます。 右クリックしてテーブルを編集します。
PropertyManager [Configuration Publisher] ダイアログ ボックスでユーザー定義 PropertyManager を定義するときに表示されます。PropertyManager を使用すると、アセンブリに部品を配置するとき、部品のコンフィギュレーションを選択できます。右クリックしてPropertyManagerを編集します。

コンフィギュレーションのプレビュー表示

PropertyManager で部品やアセンブリのコンフィギュレーションをプレビュー表示できます。 コンフィギュレーションを実際に開く必要がないため、複雑な部品やアセンブリでは時間の節約になります。

PropertyManager でコンフィギュレーションをプレビュー表示するには：

  1. ConfigurationManager タブで、プレビューするコンフィギュレーションを右クリックし、プレビュー表示（Show Preview）を選択します。
    PropertyManager に、コンフィギュレーションのプレビューが現れます。
    プレビューが表示されない場合、各コンフィギュレーションを開き、各コンフィギュレーションのドキュメントを保存します。すると次回からは、プレビュー表示（Show Preview）を選択すると、プレビューが表示されます。
  2. グラフィック領域をクリックしてプレビューを非表示にします。

コンフィギュレーション ソート順のカスタマイズ

コンフィギュレーションがリストされる順序を指定できます。

コンフィギュレーションの並べ替え順序をカスタマイズするには:

  1. ConfigurationManager で、トップレベルのコンフィギュレーションを右クリックし、ツリーの順序（Tree Order）をクリックします。ConfigurationManager:
  2. オプションを選択します:
    オプション 説明
    数値 英字または数値の昇順で並べ替えます。
    文字ｿｰﾄ アルファベット順で並べ替えます。
    手動 (ドラッグ＆ドロップ) コンフィギュレーション ツリーにコンフィギュレーションをドラッグします。 ポインタを離すと、ハイライトされているアイテムのすぐ下に、移動中のコンフィギュレーションが配置されます。
    履歴ベース コンフィギュレーションの作成日で並べ替えます。最後に作成されたコンフィギュレーションがリストの一番下に表示されます。
