幅の合致(Width Mates)

幅合致は、2 つの平坦面間でタブを拘束します。

幅の参照アイテムには次が含まれます:

• 2つの平坦な面
• 2 つの平行でない平坦面（抜き勾配あり、またはなし）

タブの参照アイテムには次が含まれます:

• 2つの平坦な面
• 2 つの平行でない平坦面（抜き勾配あり、またはなし）
• 1つの円筒面または軸

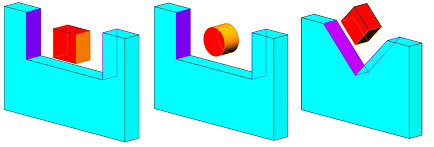

例：

幅の合致を追加するには:

1. （アセンブリ ツールバーの）合致（Mate） をクリックするか、挿入（Insert） > 合致（Mate）をクリックします。
2. 詳細設定（Advanced）タブで幅（Width） をクリックします。
3. 合致設定 で:
   1. 幅の選択に 2 つの平坦な面を選択します。
   2. タブ選択に、2 つの平坦な面を選択するか、1 つの円筒面または軸を選択します。
4. 合致タイプ（Mate Type）で拘束を選択します。

   オプション	説明
   中央整列	タブを溝の幅の中央になるようにします。
   フリー	構成部品を、その構成部品に関して選択した面や平面の境界内で自由に動かします。
   寸法	ある選択セットと、最も近い対抗する面または平面の選択セットとの距離または角度寸法を指定します。
   パーセント	ある選択セットと、もう一方の選択セットの中心までの距離または角度を、パーセント値で指定します。

5. をクリックします。
   タブが溝面の間で合致するように、構成部品が整列されます。 タブは、溝の中心面に沿って移動でき、中心面に対して垂直な軸を中心に回転できます。 幅の合致関係は、タブが左右に移動または回転することを防ぎます。
