투영 곡면 면적 계산

몰드 툴링에 유용한 실루엣 요소 및 측정 도구를 사용하여 모델의 투영 곡면 면적을 계산할 수 있습니다.

측정 도구를 사용하여 바디, 면, 부품의 투영 표면적을 계산할 수도 있습니다. 바디의 투영 표면적 측정을 참조하십시오.

투영 곡면 면적을 계산하려면:

  1. 모델에서 기존 평면을 선택하거나 계산할 모델 곡면에서 오프셋된 평면을 작성합니다.
  2. FeatureManager 디자인 트리에서 해당 평면을 선택하고 스케치 를 클릭합니다.
  3. 실루엣 요소 (스케치 도구 모음) 또는 도구 > 스케치 도구 > 실루엣 요소 를 클릭합니다.
  4. PropertyManager에서 외부 실루엣을 선택하고 실루엣 처리할 요소로 모델을 선택합니다.

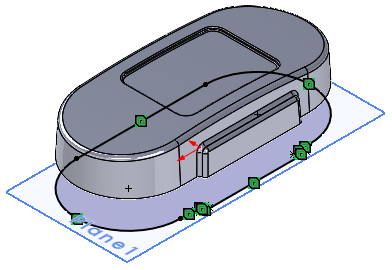

    그러면 모델의 외부 실루엣 요소의 스케치가 평면에 투영됩니다.

  5. 평면 곡면 (곡면 도구 모음)을 클릭하거나 삽입 > 곡면 > 평면 을 클릭합니다.
    PropertyManager에서 경계 요소 로 현재 스케치가 나타납니다.
  6. 을 클릭하여 투영 스케치의 평면 곡면을 작성합니다.
  7. 측정 (도구 도구 모음)을 클릭하거나 도구 > 평가 > 측정 을 클릭합니다.
  8. 모델의 투영 곡면 면적을 표시할 평면 곡면을 선택합니다.
