질량 중심점

파트 및 어셈블리에 COM(질량 중심) 점을 추가할 수 있습니다. COM 점이 있는 파트 및 어셈블리 도면에서 COM 점을 표시하고 참조할 수 있습니다.

질량 중심 (참조 형상 도구 모음) 또는 삽입 > 참조 형상 > 질량 중심을(를) 클릭하여 COM 점을 추가합니다.

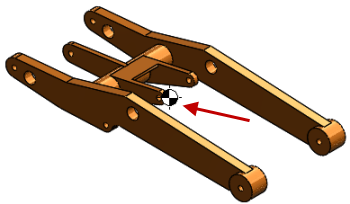

그래픽 영역의 모델 질량 중심에 가 나타납니다. FeatureManager 디자인 트리의 원점 바로 아래에 질량 중심 이 나타납니다.

모델의 질량 중심이 변경되면 COM 점의 위치가 업데이트됩니다. 예를 들어, 파트에서 피처를 추가, 이동 및 삭제함에 따라 COM 점의 위치가 업데이트됩니다.

COM 점과 요소(꼭지점, 모서리, 면 등) 사이의 거리를 측정하고 참조 치수를 추가할 수 있습니다.

COM 점을 이용하여 구속 치수를 작성할 수는 없습니다. 하지만 COMR(질량 중심 참조) 점을 작성하고 이 점을 사용하여 구속 치수를 정의할 수 있습니다.

COM 및 COMR 점을 참조하는 측정 센서를 작성할 수 있습니다.

도구 > 평가 > 성능 평가를 클릭하여 모델 재생성 시 COM 및 COMR 점의 효과를 확인할 수 있습니다.
