블라인드 형태
|
피처를 스케치 평면에서 지정한 거리 만큼 연장합니다. |
|
|
|

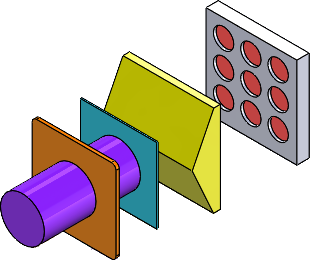

관통
|
피처를 스케치 평면에서 모든 기존 지오메트리를 통과하여 연장합니다. |
|
|
|

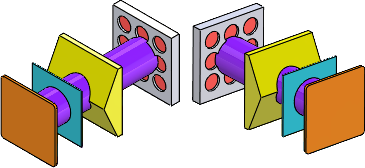

관통 양쪽
|
피처를 스케치 평면에서 방향 1 및 방향 2로 모든 기존 지오메트리를 통과하여 연장합니다. |
 |
 |
|
다음까지
|
피처를 스케치 평면에서 전체 프로파일과 교차하는 다음 곡면까지 연장합니다. (교차 곡면은 같은 파트에 있어야 합니다.) |
|
|
|
꼭지점까지
|
피처를 스케치 평면에서 스케치 평면과 평행하는 면의 지정한 꼭지점까지 연장합니다. 꼭지점까지 돌출 작업에 스케치 꼭지점(정점)을 선택할 수 있습니다.
|
|
|
|
곡면까지
|
피처를 스케치 평면에서 선택한 곡면까지 연장합니다. |
|
|
|
곡면으로부터 오프셋
|
피처를 스케치 평면에서 선택한 곡면의 지정한 거리까지 연장합니다. |
|
|
| 바디까지 |
피처를 선택한 바디까지 연장합니다. |
 |
 |
|
중간 평면
|
피처를 스케치 평면에서 양쪽 방향으로 똑같은 거리로 연장합니다. |
|
|
