용접구조물 프로파일의 기본 위치는 install_dir\data\weldment
profiles입니다.
weldment profiles 폴더 안에 있는 하위 폴더 구조에 따라 구조용 멤버 PropertyManager에 표시되는 선택 목록이 달라집니다.
PropertyManager의
Selections와 해당 파일 탐색기 폴더와 파일 구조는 다음과 같이 설정됩니다.
-
home 폴더. 한 개 또는 여러 개의 규격 폴더를 포함합니다. 아래 보기에서는 weldment profiles가 home> 폴더이며, 이 안에 9개의 규격 폴더(예: ansi, ansi inch, iso)가 포함되어 있습니다. PropertyManager에서, 각 규격 폴더의 이름은 규격에서 선택으로 표시됩니다.
- 규격 폴더. 설정된 라이브러리 피처 파트의 type(예: angle iron, c channel, pipe)이 하나 이상 들어 있습니다. PropertyManager에서 규격을 선택하면 라이브러리 피처 파트의 이름이 유형에 표시됩니다.
- type 라이브러리 피처 파트. 라이브러리 피처 파트의 하나 이상의 설정이 들어 있습니다. PropertyManager에서 유형을 선택한 후 라이브러리 피처 파트의 설정 이름이 크기에 표시됩니다.

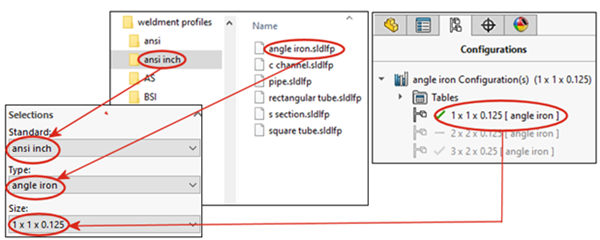

구조용 멤버 PropertyManager와 파일 탐색기:
