파트에 대한 경계 상자 작업

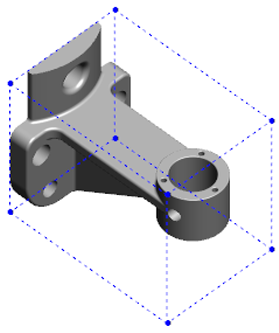

경계 상자의 치수는 제품을 배송 및 패키지하는 데 필요한 공간을 판단하는 데 도움이 될 수 있습니다.

면이 많은 파트에 대한 경계 상자를 계산하면 시간이 오래 걸릴 수 있습니다. 파트에 면이 많으면 파트 모델링을 완료한 후 경계 상자를 생성합니다.

파트에 대한 경계 상자를 작성하고 해당 속성을 보는 방법:

  1. 파트 문서에서 삽입 > 참조 지오메트리 > 경계 상자를 클릭합니다.
  2. 경계 상자 PropertyManager에서 자동 맞춤을 선택합니다. 경계 상자의 방향은 X-Y면을 기준으로 합니다.

    SOLIDWORKS 소프트웨어에서 계산하는 경계 상자에는 일부 바디와 파트의 최소 볼륨이 없을 수도 있습니다. 제안된 경계 상자를 검토하고 필요한 경우 이를 수정하려면 이전의 경험과 실험 데이터를 사용합니다.

    참조 평면을 변경하려면 사용자 정의 평면을 클릭합니다.

  3. 옵션에서 다음을 선택합니다.
    • 숨은 바디 포함
    • 곡면 포함
    • 미리보기 표시

    파트의 바디를 숨기면 경계 상자가 자동으로 업데이트되고 모델에서 표시되는 바디만 감쌉니다.

  4. 을 클릭합니다.

    FeatureManager 디자인 트리에서 원점 다음에 경계 상자 가 추가됩니다.

    경계 상자를 클릭하고 바로가기 메뉴에서 숨기기, 표시, 기능 억제 또는 기능 억제 해제를 선택합니다.

경계 상자 속성을 보려면 FeatureManager 디자인 트리에서 경계 상자에 커서를 대거나 파일 > 속성 > 설정 속성 탭을 클릭합니다. 경계 상자의 두께, 너비, 길이 및 체적 값이 나열됩니다.
