하이브리드 모델 작성

메시 BREP 지오메트리 및 표준 SOLIDWORKS BREP 지오메트리를 포함하는 하이브리드 솔리드 또는 곡면 바디를 작성할 수 있습니다.

대부분의 경우 하이브리드 모델링은 표준 BREP 바디를 메시 BREP 바디와 비교하는 데 자주 사용되던 표준 BREP를 메시 BREP로 변환할 필요를 없앨 수 있습니다. 하이브리드 모델링을 사용하면 표준 BREP 지오메트리를 메시 BREP 바디에 직접 추가할 수 있습니다.

이 예에서는 손잡이를 점토로 만든 모형 검을 사용합니다.

하이브리드 모델 작성하기:

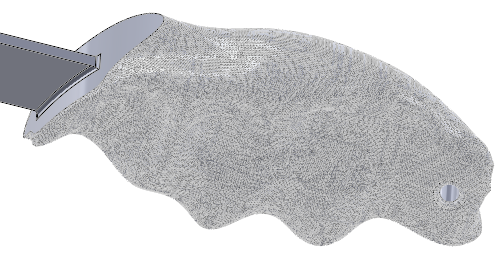

  1. 점토 조각으로 사용자 정의 그립을 몰딩하고 스캔하여 .stl 파일을 작성합니다.
  2. .stl 파일을 그래픽 바디로 불러와서, 그래픽 바디 도구를 사용하여 정리하고, 메시 BREP로 변환합니다.

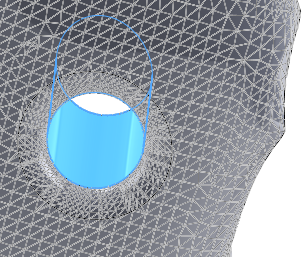

  3. 표준 SOLIDWORKS BREP 피처를 파트에 추가합니다.
    곡면 돌출 및 곡면 이용 자르기
    컷 돌출 및 필렛
    보스 돌출

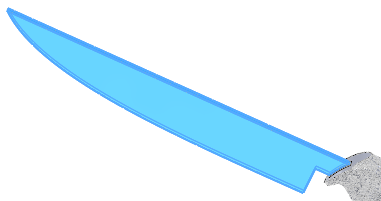

    블레이드가 표준 SOLIDWORKS BREP 지오메트리이므로, 추가 피처로 세분화할 수 있습니다. 예를 들어, 블레이드를 선명하게 하거나 톱니 모서리를 추가하거나 백블레이드 피처를 추가할 수 있습니다. 표준 SOLIDWORKS 지오메트리인 하이브리드 메시 바디 영역의 경우 표준 SOLIDWORKS 지오메트리에 사용할 수 있는 모든 피처를 사용할 수 있습니다. 메시 BREP 지오메트리와 표준 SOLIDWORKS BREP 지오메트리를 모두 포함하는 영역에 사용할 수 있는 이러한 피처 하위 세트가 있습니다.
