모델 단면도

파트나 어셈블리 문서의 단면도에서, 모델이 지정한 평면과 면으로 잘린 것 같이 표시되어서 모델의 내부 구축을 표시합니다.

1. 파트 또는 어셈블리 문서에서 단면도 (보기 도구 모음)를 클릭하거나 보기 > 표시 > 단면 보기를 클릭합니다.
2. 단면도 PropertyManager의 단면 방법 아래에서 다음 중 한 가지 옵션을 선택합니다.

   옵션	설명
   평면	하나, 둘 또는 세 개의 평면이나 평면의 면을 선택하여 단면도를 정의합니다.
   영역	하나 이상의 영역을 선택하여 단면도를 정의합니다. 영역은 선택한 평면이나 면 및 모델 경계 상자의 교차에 의해 정의됩니다. 영역을 사용하여 모델의 여러 영역을 절단하는 단면도를 작성합니다.

3. 단면도 PropertyManager의 단면도 옵션에서 단면도 오프셋 계산 방법을 선택합니다.
   • 참조 평면

     값은 현재 방향의 단면 평면에 수직으로 계산됩니다.

   • 선택 평면

     값은 단면도 1에서 선택하는 평면에 수직으로 계산됩니다.

4. 단면 1 아래에서 다음 중 한 가지 작업을 수행합니다.
   • 정면 , 윗면 또는 우측면 을 클릭하여 단면도 평면을 지정한 다음 오프셋 거리와 회전을 지정합니다.
     단면 방법이 영역일 경우 단면 방향을 반대로 바꿀 수 없습니다.

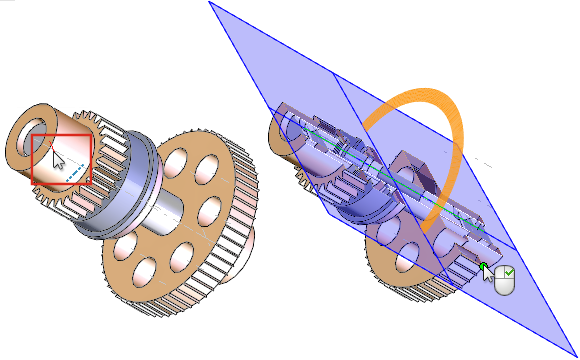

   • 모서리 또는 축 선택 을 클릭하여 원통형 요소를 기준으로 회전하는 단면도를 작성합니다.
     모서리 또는 축 선택 은 단면 1에서만 사용할 수 있습니다.
     1. 모서리 또는 축 선택 의 경우 축, 임시 축, 구멍 또는 원통형 면이나 모서리를 선택합니다.
     2. 꼭지점이나 점 선택 의 경우 단면도 평면이 시작되는 꼭지점이나 점을 선택합니다.
     3. 축을 따라 평면 회전 의 경우 선택한 꼭지점 또는 점에서 시작하여 축을 기준으로 단면도 평면의 회전 각도를 지정합니다. 핸들을 끌어서 회전을 지정할 수도 있습니다.

5. 추가 평면과 면이 있는 모델을 단면으로 나누려면 단면 2와 단면 3를 선택하고 속성을 지정합니다.
   단면3은(는) 단면2을(를) 선택한 이후에만 사용할 수 있습니다.
6. 선택한 바디 또는 선택 부품을 클릭하여 파트 또는 어셈블리의 단면도를 각각 작성합니다.
7. 선택 부품 아래에서 다음 중 하나를 수행합니다.

   옵션	설명
   선택된 선택 평면 사용 제외	선택한 바디 또는 부품의 단면이 만들어지지 않습니다. 기타 모든 바디 또는 부품의 단면이 만들어집니다.
   선택 항목 포함	선택한 바디 또는 부품의 단면이 만들어집니다. 기타 모든 바디 또는 부품의 단면이 만들어지지 않습니다.

8. 선택.
   모델이나 단면 영역에서 보이지 않는 부품을 선택할 수 있도록 선택 평면이 나타납니다. 선택 평면의 중심에 있는 트라이어드는 선택 평면의 위치와 각도를 제어합니다.
9. 트라이어드의 중심원을 끌어 숨겨진 부품을 봅니다.
10. 단면 방법에서 영역을 선택한 경우 그래픽 영역에서 하나 이상의 교차 영역을 선택합니다.
11. 선택 사용 미리보기를 클릭하여 단면 평면 위치와 선택된 부품 또는 바디를 기준으로 단면의 화면 표시용 미리보기를 표시합니다.
    미리보기에는 단면 평면, 참조 평면 및 면 윤곽선과 선택 평면이 숨겨집니다.
12. 을(를) 클릭합니다.
    모델을 전체 보기로 되돌리려면 단면도 을(를) 다시 클릭합니다.
