Powiązanie początkowe i Powiązanie końcowe
|
Zastosowuje powiązanie kontrolujące styczność do profilu początkowego i końcowego. Należy wybrać jedną z poniższych opcji:
|
Domyślna
|
(Opcja dostępna przy minimum trzech profilach). Przybliża parabolę wpisaną pomiędzy pierwszy a ostatni profil. Styczność od tej paraboli steruje powierzchnią wyciągnięcia po profilach co daje rezultat w postaci bardziej przewidywalnej i naturalnej powierzchni wyciągniętej po profilach gdy warunki dopasowania nie są określone.
|
|
Brak
|
Nie zastosowuje się żadnego powiązania styczności (zero krzywizny).
|
|
Wektor kierunku.
|
Zastosowuje powiązanie styczności w oparciu o wybrany element używany jako wektor kierunku. Wybrać Wektor kierunku
 , a następnie ustawić Kąt pochylenia i Długość styczności początkowej lub Długość styczności końcowej.
|
|
Normalny do profilu
|
Zastosowuje powiązanie styczności normalne do profilu początkowego lub końcowego. Należy ustawić Kąt pochylenia oraz Długość styczności początkowej lub Długość styczności końcowej.
|
|
Styczność do ściany
|
(Dostępna gdy operacja granicy jest dołączana do istniejącej geometrii). Sprawia że przylegające ściany są styczne w wybranym profilu początkowym i końcowym.
|
|
Krzywizna do ściany
|
(Dostępna gdy operacja granicy jest dołączana do istniejącej geometrii). Stosuje gładkie, atrakcyjne wizualnie wyciągnięcie po profilach z krzywizną ciągłą w miejscu początku lub końca profilu.
|

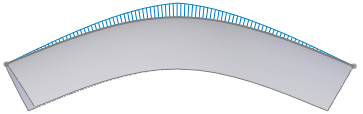

Podgląd wyciągnięcia po profilach bez zastosowania powiązania początkowego i końcowego.

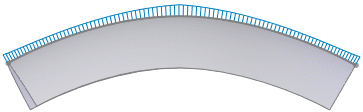

Przykład wyciągnięcia po profilach z zastosowaną opcją Krzywizna do ściany.
|
|
Następna ściana (dostępne z Styczność do ściany lub Krzywizna do ściany wybranymi dla Powiązanie początkowe lub Powiązanie końcowe) |
Przełącza wyciągnięcie po profilach pomiędzy dostępnymi ścianami. |
|
Wektor kierunku (dostępne z Wektor kierunku wybranym dla Powiązanie początkowe lub Powiązanie końcowe) |
Zastosowuje powiązanie styczności w oparciu o wybrany element używany jako wektor kierunku. Wyciągnięcie po profilach jest styczne do wybranej krawędzi liniowej lub osi, albo do normalnej do wybranej ściany lub płaszczyzny. Możemy również wybrać parę wierzchołków, aby ustawić wektor kierunku. |
|
Kąt pochylenia (dostępne z Wektor kierunku lub Normalny do profilu wybranymi dla Powiązanie początkowe lub Powiązanie końcowe) |
Zastosowuje kąt pochylenia do profilu początkowego lub końcowego. W razie potrzeby kliknąć przycisk Odwróć kierunek
 . Możemy również zastosować kąt pochylenia wzdłuż krzywych prowadzących. |
|
Długość styczności początkowej i Długość styczności końcowej (niedostępne z Brak wybranym dla Powiązanie początkowe lub Powiązanie końcowe) |
Kontroluje ilość wpływu na wyciągniecie po profilach. Efekt długości styczności jest ograniczony do następnego przekroju. W razie potrzeby kliknąć przycisk Odwróć kierunek styczności
 . |
|
Zastosuj do wszystkich
|
Wyświetla jeden uchwyt kontrolujący wszystkie powiązania dla całego profilu. Należy usunąć zaznaczenie tej opcji, aby wyświetlić wiele uchwytów pozwalających na indywidualną kontrolę segmentu. Przeciągnąć uchwyty, aby zmodyfikować długość styczności.
|
|
|
Wybrano opcję Zastosuj do wszystkich Jeden uchwyt dla danego profilu steruje powiązaniami całego profilu.
|
Opcja Zastosuj do wszystkich nie jest zaznaczona Wiele uchwytów dla danego profilu steruje wagą powiązań w indywidualnych segmentach w ramach każdego profilu.
|
|
