Właściwości dokumentu - Arkusz blachy

Umożliwia określenie opcji arkusza blachy. Dostępne dla wszystkich typów dokumentów. Opcje różnią się i są zależne od tego, czy praca dotyczy części, złożenia czy rysunku.

Aby otworzyć to okno dialogowe, należy:

Przy otwartej części, złożeniu lub rysunku, kliknąć Narzędzia > Opcje > Właściwości dokumentu > Arkusz blachy.

Aby pokazać linie zgięcia w rozłożonych modelach, należy wykonać jedną z następujących czynności:

  • Kliknąć Widok > Ukryj/pokaż > Szkice.
  • W drzewie operacji FeatureManager rozwinąć Rozłożony model i Rozłożony model(n) . Kliknąć prawym przyciskiem myszy Linie zgięcia i wybrać Pokaż .

Opcje dla części i złożeń

Uprość zgięcia
Prostuje zakrzywione krawędzie w rozłożonym modelu. Kiedy opcja ta nie jest zaznaczona, skomplikowane krawędzie zostają zachowane.
Opcja Uprość zgięcia zaznaczona
Opcja Uprość zgięcia niezaznaczona
Wykończenie narożnika Stosuje gładkie krawędzie w rozłożonym modelu.
Utwórz wiele rozłożonych modeli kiedy operacja tworzy wiele obiektów arkusza blachy Jeśli operacja zostanie użyta do utworzenia dodatkowych obiektów w części z arkusza blachy, każdy nowy obiekt otrzyma operację arkusza blachy i rozłożonego modelu.

Opcja ta ma zastosowanie do części utworzonych w oprogramowaniu sprzed SOLIDWORKS 2013. W innym przypadku każdy element w wieloobiektowej części z arkusza blachy będzie miał swój własny model rozłożony.

Pokaż wykrawania narzędzia formowania kiedy rozłożony Wyświetla narzędzie formowania i jego szkic umieszczenia w rozłożonym modelu.

Pokaż profile narzędzia formowania kiedy rozłożony Wyświetla szkic umieszczenia narzędzia formowania w rozłożonym modelu.

Pokaż środki narzędzia formowania kiedy rozłożony Wyświetla znacznik środka narzędzia formowania, w którym narzędzie formowania jest umieszczone na modelu rozłożonym.

Wyświetl wzmocnione profile arkusza blach po spłaszczeniu Wyświetla wzmocnione profile po rozłożeniu części arkusza blachy.

Wyświetl wzmocnione środki arkusza blach po spłaszczeniu Wyświetla oznaczenia środka wzmocnienia po rozłożeniu części arkusza blachy.

Opcje dla rysunków

Kolory rozłożonego modelu Pozwala na wybór kolorów dla elementów w rozłożonych modelach. Można wyznaczyć następujące kolory:
  • Linie zgięcia - Kierunek w górę
  • Linie zgięcia - Kierunek w dół
  • Operacja formowania
  • Linie zgięcia - Podwinięcia
  • Krawędzie modelu
  • Kolor szkicu rozłożonego modelu
  • Ramka graniczna

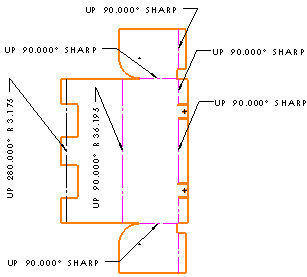

Wyświetlaj notatki zgięcia arkusza blachy Wyświetla notatki do zgięcia w rysunku. W pozycji Styl wybrać miejsce na notatki do zgięcia. Można również kliknąć prawym przyciskiem myszy widok rozłożonego modelu, kliknąć Właściwości i zaznaczyć lub usunąć zaznaczenie opcji Wyświetlaj notatki zgięcia arkusza blachy.
Jeżeli wybrana zostanie opcja powyżej lub poniżej linii zgięcia, można również dodawać linie wiodące indywidualnie lub do wszystkich notatek zgięcia jednocześnie, będąc w dokumencie rysunku.


Styl linii wiodącej
  • Należy wybrać: Styl linii wiodącej .
  • Należy wybrać: Grubość linii wiodącej lub wybrać Dostosowany rozmiar i wprowadzić wartość dla grubości.
Tekst
  • Czcionka. Kliknąć, aby zmodyfikować czcionkę.
  • Wyrównanie tekstu. Należy wybrać:
    • Do środka
    • Lewa strona
    • Prawa strona
Kotwica linii wiodącej Wybrać domyślną pozycję kotwicy:
  • Najbliższa
  • Lewa strona
  • Prawa strona
Wyświetlanie linii wiodących
  • Prosty
  • Zagięte. Wstawia poziome zgięcie w linii wiodącej, która jest wyrównana z tekstem. Wybrać jedną z następujących możliwości:
    • Użyj długości linii wiodącej z dokumentu. Wyprowadza Długość linii wiodącej z ustawień strony Adnotacje.
    • Długość linii wiodącej:. Pozwala na wprowadzenie długości niezagiętego fragmentu linii wiodącej.
  • Podkreślony
  • Przyciąganie wyrównania linii wiodącej. Pozwala linii wiodącej na przyciąganie do jednej strony tekstu.
Warstwa
Wybrać Warstwę .
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
Kontur
  • Styl. Wybrać Brak, aby wyświetlać tekst bez granicy lub wybrać styl granicy.
  • Rozmiar. Wybrać rozmiar z listy (określona liczba znaków), Ciasne wpasowanie (które automatycznie dostosowuje się do tekstu) lub Dostosowany rozmiar (gdzie można ustawić rozmiar).
Format Umożliwia zmianę formatu lub języka notatek zgięcia rozłożonego modelu w rysunkach.

Na przykład po utworzeniu widoku rozłożonego modelu w języku angielskim notatki linii zgięcia są wyświetlane w języku angielskim. Aby zmienić format lub język notatek linii zgięcia, należy w obszarze Format wybrać pozycję Zamiana, a następnie w menu Narzędzia > Opcje > Opcje systemu > Lokalizacje plików , w obszarze Pokaż foldery dla wybrać pozycję Notatki linii zgięcia arkusza blachy i wybrać żądany format lub język w lokalizacji pliku.

Aby zachować ten sam format lub język dla notatek zgięcia rozłożonego modelu, należy dla opcji Format wybrać ustawienie Zachowaj.

Pokaż nieruchomą ścianę Wyświetla nieruchomą ścianę zdefiniowaną w operacji rozłożonego modelu danej części z arkusza blachy.
Aby można było wyświetlić nieruchomą ścianę, widok modelu rozłożonego musi zawierać tabelę zgięć.
Pokaż kierunek ziarnistości Wyświetla kierunek ziarnistości, jaki zdefiniowano w operacji modelu rozłożonego danej części z arkusza blachy.
Aby można było wyświetlić kierunek ziarnistości, widok modelu rozłożonego musi zawierać tabelę zgięć.

Nowe obiekty arkusza blachy

Można zdefiniować domyślne zachowanie określające, czy obiekty arkusza blachy są zgodne z parametrami zdefiniowanymi w folderze Arkusz blachy w drzewie operacji FeatureManager.

Poniższe opcje pozwalają kontrolować domyślne zachowanie dla nowo tworzonych obiektów arkusza blachy — czy definicje arkusza blachy mają być zgodne z ustawieniami folderu Arkusz blachy, czy nie:
  • Zastąp parametry domyślne
  • Zastąp parametry naddatku materiału
  • Zastąp parametry automatycznego podcięcia
  • Użyj parametrów arkusza blachy z materiału. Podczas przypisywania dostosowanego materiału do części arkusza blachy można połączyć parametry arkusza blachy z materiałem. Ta opcja wykorzystuje parametry arkusza blachy dołączone do wybranego materiału. Po wybraniu parametry przypisane do materiału mają zastosowanie do wszystkich elementów w folderze Arkusz blachy w drzewie operacji FeatureManager.

W przypadku zaznaczenia te opcje zastępują parametry z folderu Arkusz blachy . W poszczególnych menedżerach właściwości PropertyManager obiektów arkusza blachy są zaznaczone odpowiednie pola wyboru Zastąp parametry domyślne. Kiedy wszystkie opcje są wyczyszczone, wszystkie parametry arkusza blachy poszczególnych obiektów są zależne od ustawień w folderze Arkusz blachy .
