Tworzenie symboli tolerancji położenia i kształtu

Tworząc symbole tolerancji położenia i kształtu, pracuje się bezpośrednio w obszarze graficznym, a interfejs prowadzi użytkownika podczas tworzenia ramek regulacji operacji „komórka po komórce”.

Menu kontekstowe specyficzne dla komórki i uchwyty ekranowe umożliwiają tworzenie złożonych ramek regulacji operacji, jednocześnie umożliwiając skupienie się na samej ramce, a nie na oddzielnym oknie dialogowym.

W tym filmie pokazano, jak używać uchwytów i ramek regulacji operacji do tworzenia symbolu tolerancji położenia i kształtu.

Aby utworzyć symbole tolerancji położenia i kształtu, należy:

1. Należy wykonać jedną z poniższych czynności:
   • Dla części kliknąć Tolerancja położenia i kształtu (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Tolerancja położenia i kształtu . Patrz DimXpert Wymiarów dla części — informacje ogólne.
   • W przypadku rysunków kliknąć Tolerancja położenia i kształtu (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Tolerancja położenia i kształtu.
2. Kliknąć w obszarze graficznym, aby umieścić symbol.

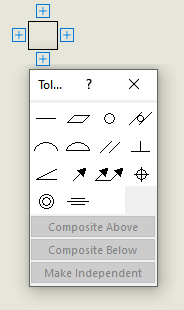

   Pojawi się ramka regulacji operacji z uchwytami oraz otaczające ją okno dialogowe Tolerancja.


3. Ustawić opcje w oknie dialogowym Tolerancja i w menedżerze właściwości PropertyManager Tolerancja położenia i kształtu.


4. Kliknąć dowolny uchwyt otaczający ramkę regulacji operacji, aby dodać więcej zawartości.


   W zależności od położenia uchwytu dostępne są inne opcje, takie jak:

   • Baza pomiarowa . Wprowadza nazwy baz pomiarowych i symbole stanu materiałów dla pierwszorzędnej, drugorzędnej oraz trzeciorzędnej bazy pomiarowej.


   • Wskaźnik. Pozwala na dodanie granicy, tolerancji i odniesienia bazy pomiarowej w celu ustalenia orientacji strefy lub stref tolerancji.
   • Nowa ramka. Tworzy dodatkowe ramki.


   • Pod ramką. Dodaje tekst poniżej ramki.


   • Pomiędzy. Określa etykiety punktów, jeżeli wartość tolerancji ma zastosowanie pomiędzy dwoma punktami lub elementami.


   • Od-do. Określa etykiety punktów, jeżeli wartość tolerancji ma zastosowanie pomiędzy od jednego punktu lub elementu do drugiego.


   • Oddziel wymóg. Dodaje etykietę SEP REQT do symbolu.


   • Pole tekstowe. Pozwala dodawać tekst do symbolu.
5. Kliknąć .
