Tworzenie widoków obciętych i widoków szczegółów bez zarysu

Widoki obcięte i widoki szczegółów można tworzyć bez zarysu.

Obcięty widok bez zarysu

Obcięty widok z pełnym zarysem

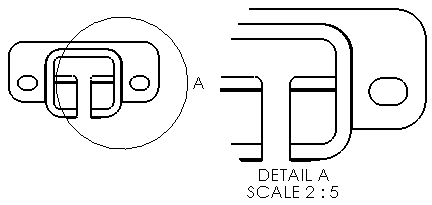

Widok szczegółów bez zarysu

Widok szczegółów z pełnym zarysem

Aby utworzyć obcięty widok bez zarysu:

1. W widoku rysunku naszkicować zamknięty profil szkicu, taki jak okrąg.


2. Wybrać okrąg.
3. Kliknąć Obcięty widok (pasek narzędzi Rysunek) lub Wstaw > Widok rysunku > Przytnij.


4. Wybrać widok rysunku.
5. W menedżerze właściwości PropertyManager, w części Obcięty widok, wybrać Bez zarysu.


6. Kliknąć .
