Tworzenie członów drugorzędnych z płaszczyzn odniesienia

Aby utworzyć człony drugorzędne z płaszczyzn odniesienia:

  1. Na karcie System struktur kliknąć Człon drugorzędny .
  2. Kliknąć Przypnij w górnej części menedżera właściwości PropertyManager.
  3. W pozycji Typ drugorzędnego członu kliknąć Człon płaszczyzny podporu .
  4. W pozycji Płaszczyzna podporu wybrać płaszczyznę Druga w wysuwanym drzewie operacji FeatureManager.

  5. Kliknąć Połącz , a następnie kliknąć w obszarze Pary członów.
    Opcja Połącz tworzy łańcuch par członów. Punkt końcowy jednej pary członów jest używany jako początek następnej pary członów w łańcuchu.

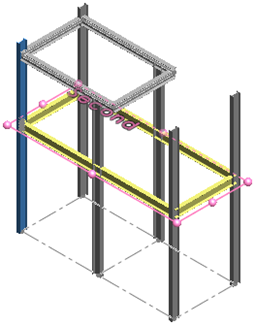

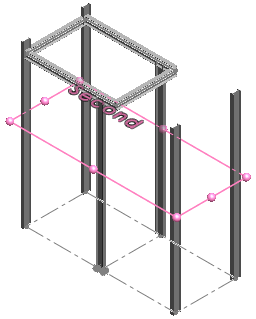

  6. W obszarze graficznym zaznaczyć pierwsze dwa człony w sekcji Nawis, jak pokazano na ilustracji.
    W menedżerze właściwości PropertyManager ta para członów jest wyświetlana jako Człon1, Człon9.

  7. Wybrać pozostałe człony pionowe.
  8. Kliknąć prawym przyciskiem myszy Pary członów i wybrać Usuń, aby usunąć elementy Człon1, <wybierz> z poniższej listy:
    • Człon1, Człon9
    • Człon9, Człon4
    • Człon4, Człon3
    • Człon3, Człon10
    • Człon2, Człon1
    • Człon1, <wybierz>
    Człony na liście mogą się różnić zależnie od kolejności, w jakiej je wybrano.
  9. W menedżerze właściwości PropertyManager kliknąć Płaszczyzna podporu.
  10. W wysuwanym drzewie operacji FeatureManager kliknąć płaszczyznę Pierwsza, aby dodać kolejny poziom członów drugorzędnych.
  11. Kliknąć .
