Tworzenie członów pierwszorzędnych z płaszczyzn odniesienia

Aby utworzyć człony pierwszorzędne z płaszczyzn odniesienia:

  1. W pozycji Typ pierwszorzędnego członu kliknąć Człon płaszczyzny odniesienia .
  2. W pozycji Zestaw odniesień wybrać następujące płaszczyzny poprzez rozwinięcie węzła Dane odniesienia w wysuwanym drzewie operacji FeatureManager.

    Można również wyświetlić płaszczyzny, klikając Widok > Ukryj/pokaż > Płaszczyzny .

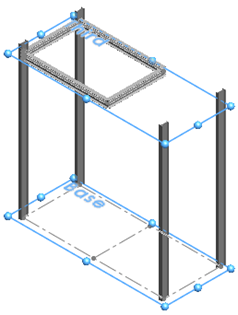

    1. W pozycji Płaszczyzna początkowa i końcowa kliknąć Podstawowa i Trzecia.
      Te płaszczyzny są równoległe i określają długość członów.

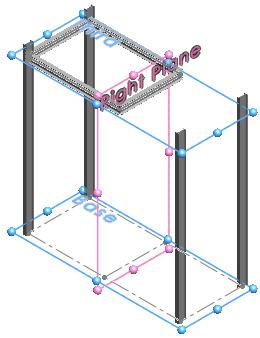

    2. W pozycji Zestaw płaszczyzn 1 kliknąć Płaszczyzna prawa.
      Ta płaszczyzna jest prostopadła i przecina obiekt ustawiony w polu Płaszczyzna początkowa i końcowa.

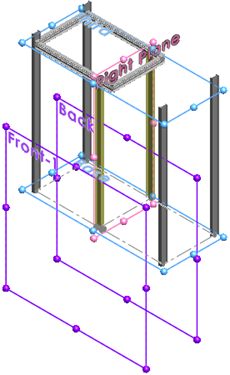

    3. W pozycji Zestaw płaszczyzn 2 kliknąć Przód-1 i Tył.
      Zestaw płaszczyzn 2 przecina się z zestawem płaszczyzn 1. Płaszczyzny te określają umiejscowienie dwóch członów znajdujących się na środku struktury.
  3. Odpiąć menedżera właściwości PropertyManager i kliknąć .

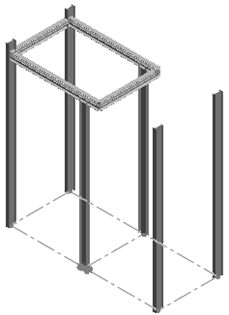

Konfigurowanie członów pierwszorzędnych systemu struktur zostało zakończone.
