A caixa Plotagem de verificação de soldagem exibe o status de segurança de todos os conectores de solda de aresta no documento ativo.
Para exibir este PropertyManager:
Execute um estudo estático com conectores de solda de aresta. Clique com o botão direito do mouse em Resultados
e selecione Definir plotagem de solda de aresta.
Para obter mais informações sobre como o software calcula a plotagem de verificação de soldas, consulte Cálculos de tamanho de solda.
Requer atenção. Lista todos os conectores de solda cujo tamanho de solda estimado (definido no PropertyManager de
Conector de solda de aresta) é menor que o tamanho de solda calculado pelo programa. Esses conectores são exibidos em vermelho na área de gráficos.
Se um conector de solda estiver listado na pasta Requer atenção, sua capacidade de carga está em risco. Considere redimensionar o conector.
OK. Lista todos os conectores de solda com tamanho de solda estimado maior que o tamanho de solda calculado. Um conector listado na pasta OK pode suportar as cargas com segurança sem falhar. Esses conectores são exibidos em verde na área de gráficos.

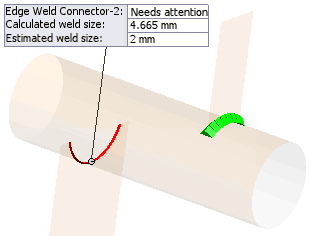

Selecione qualquer conector nas duas pastas para exibir suas linhas de chamada na área de gráficos. A linha de chamada exibe o status de segurança do conector e seus tamanhos de solda calculado e estimado.
Detalhes. Lista os tamanhos de solda e as forças de todos os conectores de solda de aresta no documento ativo.
