Definir cargas de forças não uniformes

Aplicar uma força não uniforme a uma entidade em uma determinada direção

Para aplicar uma força não uniforme a uma entidade em uma determinada direção:

  1. Na árvore de estudos do Simulation, clique com o botão direito do mouse no ícone Cargas externas e selecione Força.
    O PropertyManager de Força é aberto.
  2. Clique na caixa Faces, arestas, vértices e pontos de referência para Força e selecione a entidade onde a força será aplicada.
  3. Clique em Normal para aplicar uma força normal à entidade selecionada, ou Direção selecionada.
    1. Para Direção selecionada, clique dentro da caixa Face, Aresta, Plano, Eixo para Direção e selecione uma entidade para especificar a direção.
    • Se você selecionar um plano ou uma face para a direção, especifique pelo menos um dos seguintes: Ao longo do plano dir. 1 , Ao longo do plano dir. 2 ou Normal ao plano .
    • Se você selecionar uma aresta para direção, especifique o valor da força ao longo da aresta .
    • Se você selecionar um um eixo para a direção, especifique pelo menos um dos seguintes: radial , circunferencial ou axial .
  4. Se você tiver selecionado mais de um corpo onde aplicar a força, selecione Por item ou Total.
  5. Selecione a Unidade desejada.
  6. Em Força, defina a os valores dos componentes de força, ou a força normal.
  7. Marque Distribuição não uniforme para definir uma equação que descreve a variação espacial da força.
    1. Clique dentro da caixa Selecionar sistema de coordenadas e selecione um sistema de coordenadas: Cartesiano, cilíndricas ou esféricas da área de gráficos ou da árvore de projeto do FeatureManager.
    2. Selecione as unidades de medida para as coordenadas PM_units.gif lineares ou angulares .
    3. Clique na imagem do tipo de sistema de coordenadas que você selecionou e clique em Editar equação.
    4. Digite a equação que descreve a variação espacial da força no sistema de coordenadas selecionado. Você pode usar uma lista de funções matemáticas básicas no menu suspenso. Na interface de equação, digite as coordenadas entre aspas: "x", "y", "z", "r", "t" e "p".
      A área abaixo da distância em relação à curva de força que está descrita pela equação é igual ao valor da força que você insere.
  8. Clique em .

Distribuição não uniforme com forças que mudam de direção

Se for especificada uma distribuição tal que as forças mudem de direção em parte da aresta ou da face, como está ilustrado a seguir, o programa irá configurar a soma dos valores absolutos das forças para ficar igual ao valor especificado no PropertyManager.

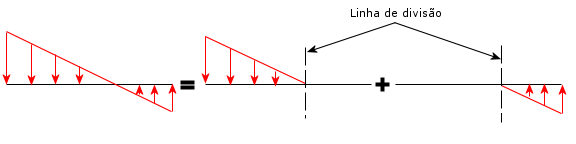

Quando você estiver aplicando uma força não uniforme que muda de direção [Figura(1)], divida a entidade da carga onde a força muda a direção e aplique a força em duas etapas [Figura (2) e Figura (3)].
