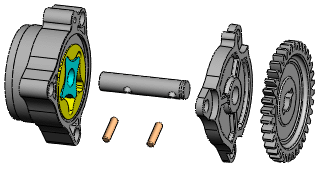

Uma vista explodida mostra os componentes de uma montagem distribuídos, mas posicionados para mostrar como eles se encaixam quando montados.
Para criar vistas explodidas, selecione e arraste as peças na área gráfica para criar uma etapa de explosão. Nas vistas explodidas, é possível:
- Pilhas de componentes com espaço uniformemente explodido.
- Para explodir radialmente componentes em torno de um eixo.
- Arraste e dê auto-espaço em vários componentes.
- Anexar um novo componente às etapas de explosão existentes de outro componente. Isso é útil se você quiser adicionar uma peça a uma montagem que já possui uma vista explodida.
- Reutilize uma vista explodida de uma submontagem de uma montagem de alto nível.
- Adicione linhas de explosão para indicar os relacionamentos dos componentes.
Enquanto a montagem estiver explodida, não será possível adicionar posicionamentos a ela.
