O símbolo de tolerância geométrica adiciona tolerâncias geométricas às peças e desenhos usando quadros de controle de recurso. O SOLIDWORKS oferece suporte para as diretrizes ASME Y14.5-2009 de Tolerâncias Geométricas e de Posição.

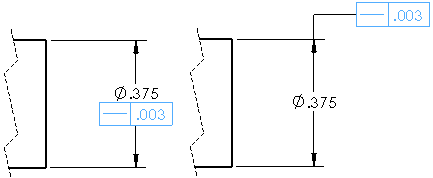

- É possível posicionar símbolos de tolerância geométrica, com ou sem linhas de chamada, em qualquer lugar em um desenho, peça, montagem ou esboço. Também é possível anexar um símbolo em qualquer lugar numa linha de dimensão.
- Várias caixas de diálogo de propriedades para símbolos de tolerância geométrica oferecem seleções com base no símbolo que você escolher. Ficam disponíveis somente os atributos apropriados para o símbolo selecionado.
- Um símbolo de tolerância geométrica pode ter qualquer número de quadros.
- O ponteiro muda para
quando está sobre um símbolo de tolerância geométrica.
- É possível adicionar vários símbolos sem fechar a caixa de diálogo.
- Várias linhas de chamada podem ser exibidas. Vídeo: Várias linhas de chamada
- É possível adicionar mais linhas de chamada a um símbolo existente mantendo a tecla Ctrl pressionada e arrastando um ponto de anexação de linha de chamada.
- Para editar um símbolo existente, selecione-o.
- Quando você arrasta a linha de chamada de um símbolo de tolerância geométrica para fora das bordas do modelo, é criada uma linha indicadora automática.
