ConfigurationManager

O ConfigurationManager é uma maneira de criar, selecionar e exibir múltiplas configurações de peças e montagens em um documento.



É possível dividir o ConfigurationManager para exibir duas instâncias do ConfigurationManager ou combiná-lo com a árvore de projeto do FeatureManager, com o PropertyManager ou com aplicativos de terceiros que utilizam o painel.

O ConfigurationManager tem uma seção para controlar os estados de exibição.

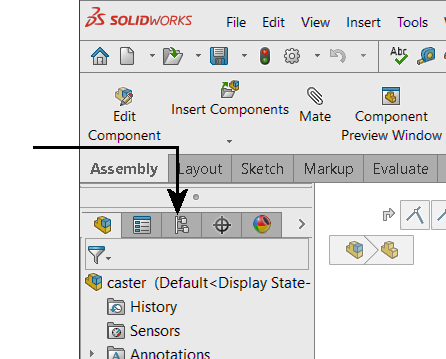

Para ativar o ConfigurationManager:

  • Clique na guia ConfigurationManager localizada no alto do Painel do Gerenciador.

Cada configuração é listada separadamente.

Os ícones do ConfigurationManager indicam como a configuração foi criada:

Manualmente.
Criar uma tabela de projeto.
Manualmente e tem um estado explodido ou uma configuração derivada.
Com uma tabela de projeto e tem um estado explodido ou uma configuração derivada.

Ícones adicionais indicam o estado dos dados de cada configuração. Por exemplo:

O conjunto de dados da configuração está cheio e atualizado.
O conjunto de dados completo da configuração será gerado da próxima vez que você salvar o documento.

Outros ícones que podem aparecer no ConfigurationManager são:

tabela de projeto Aparece quando o modelo contém uma tabela de projeto. Clique com o botão da direita para editar, salvar ou excluir a tabela de projeto.
Tabela de configuração Aparece quando o modelo tem duas ou mais configurações. Clique com o botão direito do mouse para modificar a tabela.
PropertyManager Aparece quando um PropertyManager personalizado é definido na caixa de diálogo Configuration Publisher. Esses PropertyManagers permitem selecionar a configuração de uma peça ao colocá-la em uma montagem. Clique com o botão direito do mouse para modificar o PropertyManager.

Exibir visualizações de configuração

Você pode exibir visualizações das configurações de uma peça ou montagem no PropertyManager. Não é necessário abrir a configuração para visualizá-la, o que poupa tempo quando se trabalha com peças e montagens complexas.

Para exibir a visualização de uma configuração no PropertyManager:

  1. Na guia ConfigurationManager , clique com o botão direito na configuração que deseja visualizar e selecione Exibir visualização.
    A visualização da configuração aparece no PropertyManager.
    Se a visualização não aparecer, abra cada configuração e salve o documento em cada uma delas. Na próxima vez que você selecionar Exibir visualização, a visualização será apresentada.
  2. Clique na área de gráficos para ocultar a visualização.

Personalizar a ordem de classificação de configuração

Você pode especificar a ordem na qual as configurações são listadas.

Para personalizar a ordem de classificação das configurações:

  1. No ConfigurationManager, clique com o botão direito do mouse na configuração de nível superior e clique em Ordem da árvore.Na guia ConfigurationManager:
  2. Selecione as opções:
    Opção Descrição
    Numérica Classifica por ordem crescente de acordo com o valor alfabético ou numérico.
    Literal Classifica por ordem alfabética.
    Manual (Arrastar e Soltar) Arraste as configurações na árvore de configuração. A configuração que você está movendo é inserida imediatamente abaixo do item destacado quando você o solta.
    Com base na história Classifica pela data de criação da configuração, com a última configuração criada na parte inferior da lista.
