PropertyManager de Ressalto/base varrido

Defina as opções do PropertyManager com base no recurso de ressalto/base varrido.

Para abrir este PropertyManager:

  1. Abra uma peça que tenha um esboço de perfil fechado e um caminho de esboço, ou uma peça com uma linha de esboço, aresta ou curva no modelo que você pode especificar como um caminho.
  2. Clique em Ressalto/base varrido (barra de ferramentas Recursos).

Perfil de esboço

Cria uma varredura movendo um perfil 2D ao longo de um caminho de esboço 2D ou 3D.

Perfil Define o perfil (seção) usado para criar a varredura. Selecione o perfil na árvore de projetos do FeatureManager ou na área de gráficos. Você pode selecionar faces, arestas e curvas diretamente de modelos como perfis de varredura. O perfil deve ser fechado para um recurso de varredura base ou de ressalto.
Caminho Define o caminho ao longo do qual o perfil é varrido. Selecione o caminho na árvore de projetos do FeatureManager ou na área de gráficos. O caminho pode ser aberto ou fechado e pode ser um conjunto de curvas esboçadas contidas em um esboço, curva ou conjunto de arestas de modelo. O ponto inicial do caminho deve residir no plano do perfil.

Os controles a seguir estão disponíveis quando o caminho se estende através de um perfil.

Direção 1 Cria uma varredura para um lado do caminho.
Bidirecional Cria uma varredura que se estende em ambas as direções do caminho de um perfil de esboço.
Não é possível usar curvas-guia ou definir a tangência inicial e final para uma varredura bidirecional.
Direção 2 Cria uma varredura para a outra direção do caminho.
É possível controlar o valor de torção do caminho de maneira independente para cada direção da varredura e aplicar o valor de torção em todo o comprimento.

Perfil circular

Cria uma haste sólida ou tubo oco ao longo de uma linha de esboço, aresta ou curva diretamente em um modelo.

Perfil Define o perfil (seção) usado para criar a varredura. Selecione o perfil na árvore de projetos do FeatureManager ou na área de gráficos. O perfil deve ser fechado para um recurso de varredura base ou de ressalto.
  Diâmetro Especifica o diâmetro do perfil.

A seção, o caminho e o sólido resultante não podem se autointerceptar.

Curvas-guia

Não aplicável para varreduras bidirecionais.

Curvas-guia Guia o perfil à medida que ele é varrido ao longo do caminho. Selecione curvas-guia na área de gráficos.
A curva-guia precisa ser coincidente com o perfil ou com um ponto no esboço do perfil.
Mover para cima e Mover para baixo Ajusta a ordem das curvas-guia. Selecione uma Curva-guia e ajuste a ordem do perfil.
  Mesclar faces suaves Desmarque para melhorar o desempenho das varreduras com as curvas-guia e segmentar a varredura em todos os pontos em que a curva-guia ou o caminho não tem curvatura contínua. Consequentemente, as linhas e arcos nas curvas-guia são correspondidas com mais precisão.

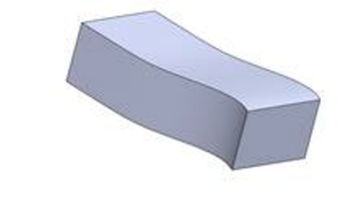

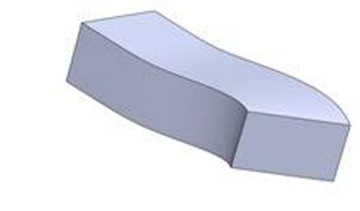

Mesclar faces suaves selecionada

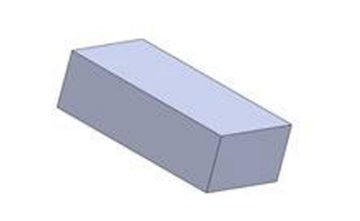

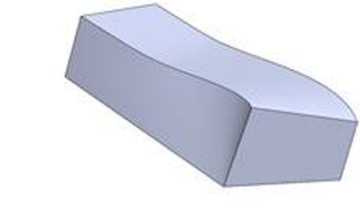

Mesclar faces suaves desmarcada
Quando você desmarca Mesclar faces suaves, existe a possibilidade de que alguns recursos criados mais tarde apresentem falhas devido à alteração na geometria.

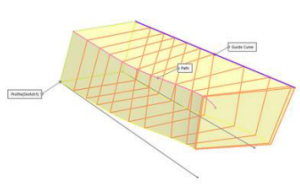

Exibir seções Exibe as seções da varredura. Selecione as setas para visualizar o perfil e solucionar seus problemas por Número da seção.


Opções

  Orientação do perfil Controla a orientação do Perfil à medida que ele é varrido ao longo do Caminho.


Seguir caminho

A seção permanece no mesmo ângulo com relação ao caminho sempre.

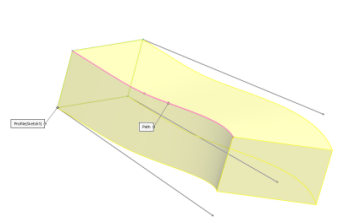

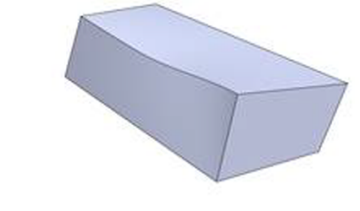

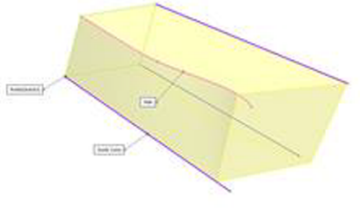

Exemplo de Seguir caminho
Quando a opção Seguir caminho for selecionada, as opções estabilizarão os perfis sempre que pequenas flutuações irregulares na curvatura ao longo do caminho causarem o desalinhamento deles.

Manter constante normal

A seção permanece paralela à seção inicial em todos os momentos independentemente do vetor tangente do caminho.

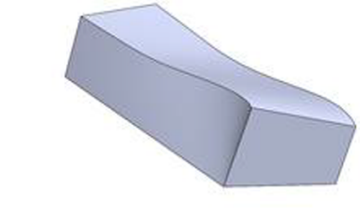

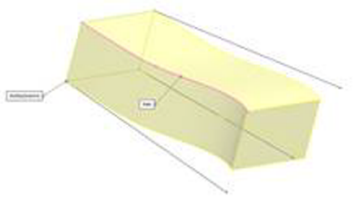

Exemplo de Manter constante normal
Se houver vários perfis, as seções permanecem paralelas à seção inicial em todos os momentos.

  Torção do Perfil Aplica a torção ao longo do caminho. Selecione um dos seguintes procedimentos:

None

(Somente para caminhos 2D). Alinha o perfil normal em relação ao caminho. Nenhuma correção é aplicada.

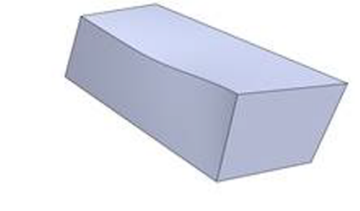

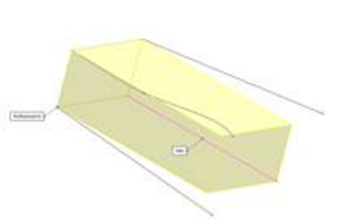

Exemplo de Seguir caminho e None (torcer)

Torção mínima

(Somente para caminhos 3D). Aplica uma correção para minimizar a torção do perfil ao longo do caminho.

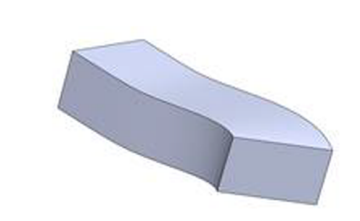

Exemplo de Seguir caminho e Torção mínima

Seguir caminho e primeira curva-guia

Selecione Seguir caminho e 1ª curva-guia para que a torção das seções intermediárias seja determinada pelo vetor do caminho até a primeira curva-guia. O ângulo entre o plano horizontal e o vetor permanece constante nos planos de esboço de todas as seções intermediárias. Disponível quando uma ou mais curvas-guia são selecionadas.

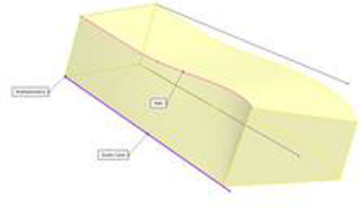

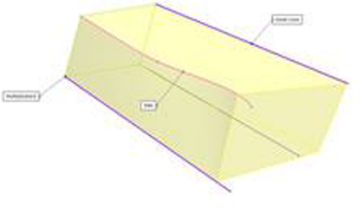

Exemplo de Seguir caminho e Torção mínima (uma curva-guia selecionada)

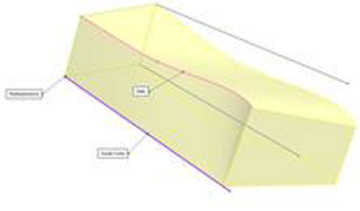

Exemplo de Seguir caminho e Siga Primeira curva-guia (uma curva-guia selecionada)

Seguir primeira e segunda curvas-guia

Selecione Seguir 1ª e 2ª curvas-guia para que a torção da seção intermediária seja determinada pelo vetor da primeira até a segunda curva-guia. O ângulo entre o plano horizontal e o vetor permanece constante nos planos de esboço de todas as seções intermediárias.

Exemplo de Seguir caminho e Torção mínima (duas curvas-guia selecionadas)
Exemplo de Seguir caminho e Seguir Primeira curva-guia (duas curvas-guia selecionadas)
Exemplo de Seguir caminho e Seguir primeira e Segunda Curvas-guia (duas curvas-guia selecionadas)

Especificar ângulo de torção

Definir a torção do perfil ao longo do caminho. Selecione Graus, Radianos ou Revoluções.

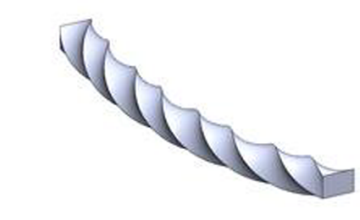

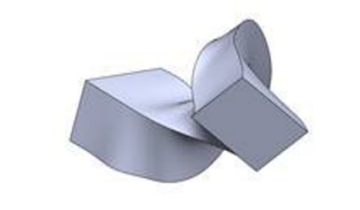

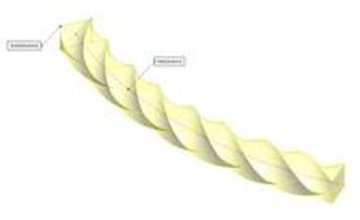

Exemplo de Seguir caminho com uma Torção valor de 2,00 revoluções
Para caminhos fechados, os valores de torção precisam ser equivalentes a um múltiplo de uma revolução completa, por exemplo, 360 graus ou 6,2831 radianos.

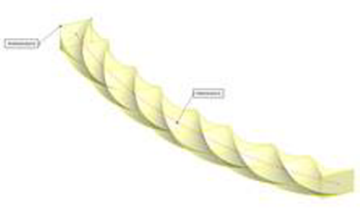

Exemplo de Manter constante normal com um valor de torção de 2,00 revoluções

Especificar o vetor de direção

Selecione uma plano, face plana, linha, aresta, cilindro, eixo, um par de vértices em um recurso etc. para definir o vetor de direção. Não disponível com Manter constante normal.

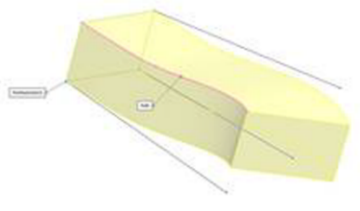

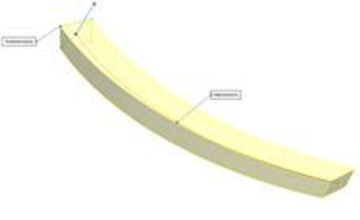

Exemplo de Seguir caminho com Especificar o vetor de direção (linha azul curta na visualização)

Tangente às faces adjacentes

Disponível quando se anexa uma varredura a uma geometria existente. Torna as faces adjacentes tangentes no perfil.

Natural

(Somente para caminhos 3D). Como o perfil é varrido ao longo do caminho, ele roda para manter o mesmo ângulo em relação à curvatura no caminho. Isto pode criar resultados inesperados.

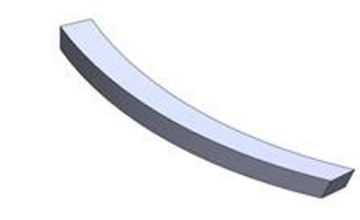

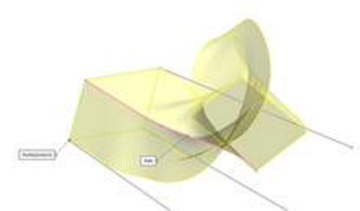

Exemplo de Seguir caminho e Natural (torcer)

  Mesclar faces tangentes Se o perfil de varredura tiver segmentos tangentes, as superfícies correspondentes na varredura resultante serão tangentes. As faces que podem ser representadas como um plano, cilindro ou cone são mantidas. Outras faces adjacentes serão mescladas, e os perfis, aproximados. Arcos de esboço podem ser convertidos em splines. Não tem efeito quando se utiliza curvas-guia.
  Exibir visualização Exibe uma visualização sombreada da varredura. Desmarque para exibir somente o perfil e o caminho.

Tangência inicial e final

Tipo de tangência inicial

None

Nenhuma tangência é aplicada.

Caminho tangente

Cria a varredura normal ao caminho no início.
Tipo de tangência final

None

Nenhuma tangência é aplicada.

Caminho tangente

Cria a varredura normal ao caminho no final.

Exibição de curvatura

Visualizar malha Aplica-se uma malha de visualização nas faces selecionadas para visualizar melhor as superfícies.
Densidade da malha Disponível quando você seleciona a Visualização de malha.

Ajusta o número de linhas da malha.
Listras de zebra Mostra listras de zebra para facilitar a visualização de rugas ou defeitos na superfície.
Pentes de curvatura Ativa a exibição dos pentes de curvatura.

Selecione pelo menos uma dessas opções:

Direção 1

Alterna a exibição dos pentes de curvatura ao longo da Direção 1.

Direção 2

Alterna a exibição dos pentes de curvatura ao longo da Direção 2.

Para ambas as direções, selecione Editar cor para modificar a cor do pente.

Escala

Ajuste o tamanho dos pentes de curvatura.

Density

Ajusta o número de linhas da visualização de pentes de curvatura.
