Calcular a área de superfície projetada

É possível calcular a área da superfície projetada dos modelos por meio das ferramentas Entidades da silhueta e Medição, úteis para as ferramentas de moldagem.

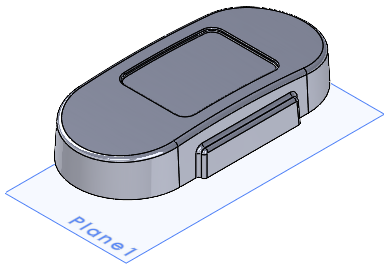

1. Em um modelo, selecione um plano existente ou crie um plano deslocado da superfície do modelo para realizar o cálculo.

2. Na árvore de projeto do FeatureManager, selecione o plano e clique em Esboço .
3. Clique em Entidades da silhueta (barra de ferramentas Esboço) ou em Ferramentas > Ferramentas de esboço > Entidades da silhueta .

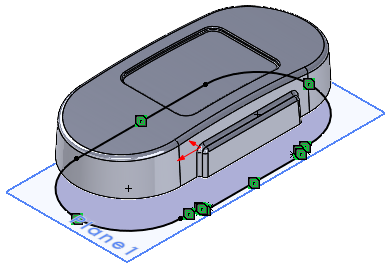

4. No PropertyManager, selecione Silhueta externa e para as Entidades para silhueta, selecione o modelo.
   Isso projeta um esboço das entidades de silhueta externas do modelo no plano.


5. Clique em Superfície planificada (barra de ferramentas Superfícies) ou Inserir > Superfícies > Planificar .
   No PropertyManager, para Entidades delimitadoras , Esboço atual é exibido.
6. Clique em para criar uma superfície plana do esboço projetado.

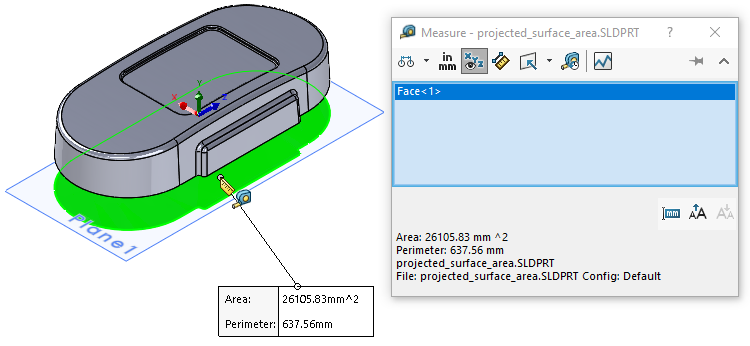

7. Clique em Medida (barra de ferramentas de Ferramentas) ou em Ferramentas > Avaliar > Medida .
8. Selecione a superfície planificada para exibir a área de superfície projetada do modelo.
