Exportar um modelo do SOLIDWORKS para uso com o software AEC

O assistente Exportar para AEC ajuda você a preparar um modelo do SOLIDWORKS para poder importá-lo para o software AEC.

O assistente o ajuda a especificar o plano host do modelo (com base em piso, teto ou parede) e o nível de recursos suprimidos a aplicar. Você pode visualizar as suas opções na área de gráficos antes de salvar o arquivo corretamente orientado e simplificado no formato .rfa ou .sat. O arquivo resultante usa as coordenadas de referência que você fornece no assistente.

  1. Abra o modelo a exportar.
  2. Clique em Exportar para AEC (barra de ferramentas Ferramentas) ou Ferramentas > Exportar para AEC.
  3. No PropertyManager, em Definir Host:
    1. Selecione o tipo de componente de host: Componente baseado em piso, Componente baseado em teto ou Componente baseado em parede.
    2. Use a árvore de projeto flyout do FeatureManager para selecionar o plano de referência do host.
    3. Opcionalmente, selecione Inverter normal para inverter a orientação do eixo padrão.
      Por padrão, o sistema de coordenadas de saída para um:
      • Componente baseado em piso ou teto é definido com +Z normal ao plano do piso.
      • Componente baseado em parede é definido com +Y normal ao plano de referência da parede.
    4. No modelo, selecione um ponto de referência.
  4. Clique em .
  5. Na página Especificar detalhes de exportação, em Definir detalhes do modelo alvo, selecione uma das opções a seguir e clique em Gerar visualização para abrir uma segunda janela de gráficos com uma visualização da quantidade de detalhes que será exportada:

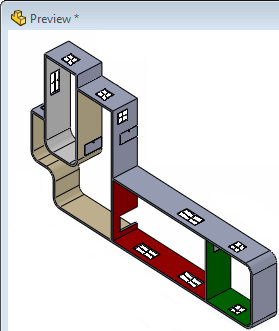

    • Alto

      O modelo é exportado como está, sem remover os detalhes.

      A visualização mostra o modelo na orientação esperada para produtos de AEC.

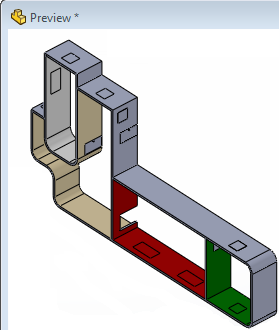

    • Médio

      Todos os componentes internos são removidos e a geometria da seção transversal interna é removida e solidificada. Filetes e chanfros com raios menores que uma polegada são removidos e furos com menos de duas polegadas de diâmetro são suprimidos.

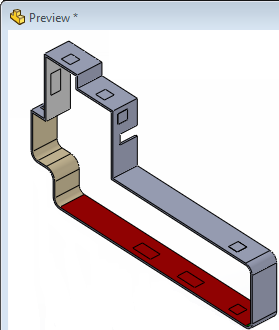

    • Baixo

      Todos os componentes internos são removidos e a geometria da seção transversal interna é removida e solidificada. Filetes e chanfros com raios menores do que duas polegadas serão removidos. Furos menores do que três polegadas de diâmetro e extrusões menores do que três polegadas de profundidade total serão suprimidos.

    • Personalizado

      Gerar visualização não está disponível. Clique em para iniciar o processo de redução.

      Consulte Defeature.

  6. Clique em .
  7. Em Salvar modelo como, selecione uma opção:
    • Revit Family (*.rfa)
    • ASIC (*.sat)
  8. Clique em Exportar e salve o arquivo.
