Converter uma peça sólida em uma peça de chapa metálica

O comando Converter em chapa metálica permite especificar espessura, dobras e rasgos necessários para converter uma peça sólida em uma peça de chapa metálica.

1. Crie a peça sólida.

2. Clique em Converter em chapa metálica (barra de ferramentas Chapa metálica) ou Inserir > Chapa metálica > Converter em chapa metálica.
3. Se quiser usar uma tabela de calibres, no PropertyManager, defina as opções em Calibres de chapa metálica:
   1. Marque Usar tabela de calibres.
   2. Em Selecionar tabela , selecione a tabela de calibres a ser usada ou clique em Procurar e navegue até uma tabela de calibres.
4. Em Parâmetros de chapa metálica:
   1. Selecione uma face fixa para a peça de chapa metálica.
   2. Defina a espessura e o raio de dobra predeterminados para chapa.
   3. Selecione Manter corpo se quiser manter o corpo sólido para usar com outro recurso Converter em chapa metálica. Quando desmarcado, o corpo é consumido pelo recurso Converter em chapa metálica.
5. Em Dobrar arestas, selecione as arestas do modelo que formarão dobras.
   Mude o estilo de exibição para Linhas ocultas visíveis para facilitar a seleção das arestas.
   Os rasgos necessários são automaticamente selecionados e listados em Encontradas arestas de rasgo.

   Na área de gráficos, as chamadas são anexadas a arestas de dobra e rasgo quando você seleciona Exibir chamadas no PropertyManager. Você pode usar as chamadas para alterar os raios da dobra e os espaçamentos do rasgo.



   Você pode restaurar o valor predeterminado clicando com o botão direito na aresta da dobra ou do rasgo e selecionando Restaurar o valor predeterminado.
6. Em Valores predeterminados de canto, defina as opções de rasgo. Para substituir esses valores predeterminados, definindo as opções para rasgos individuais:
   1. Em Encontradas arestas de rasgo, selecione Exibir chamadas.
   2. Na área de gráficos, clique em Valor predeterminado na chamada de rasgo.

   3. Na janela instantânea, defina as opções de rasgo.
   4. Na área de gráficos, clique com o botão direito e selecione OK .
7. Em Tolerância de dobra personalizada, defina um Tipo de tolerância de dobra e o valor.
8. Para adicionar cortes de alívio nas dobras inseridas, selecione o tipo de corte de alívio em Alívio automático: Retangular, Ruptura ou Oblongo.
   Os alívios de Ruptura são do tamanho mínimo necessário para inserir a dobra.

   Se você selecionar Retangular ou Oblongo, especifique a Razão de alívio.

9. Clique em .

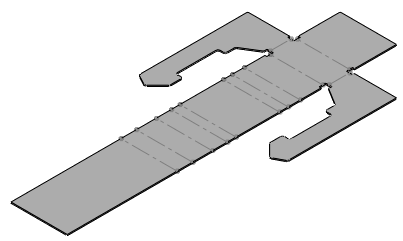

10. Clique em Planificar (barra de ferramentas Chapa metálica) para planificar a peça usando as dobras e os rasgos que você especificou.
