Uso do 3DEXPERIENCE Exchange

O suplemento 3DEXPERIENCE Exchange permite que os usuários do SOLIDWORKS trabalhem com segurança com um pacote de conteúdo de uma fonte do 3DEXPERIENCE, como o aplicativo Design with SOLIDWORKS.

Primeiro, você deve receber um pacote de conteúdo .SLDPKG de uma fonte do 3DEXPERIENCE. O remetente notifica e envia o pacote que você deve salvar localmente em um local definido como seu espaço de trabalho. Para obter mais informações sobre como criar o pacote, consulte Exportar dados do SOLIDWORKS da 3DEXPERIENCE Platform. Os pacotes só podem conter arquivos do SOLIDWORKS.

Para usar o 3DEXPERIENCE Exchange:

  1. Para ativar o suplemento, clique em Ferramentas > Suplementos e, em outros Suplementos, selecione 3DEXPERIENCE Exchange e clique em OK.
    Se você não encontrar o suplemento, deverá instalá-lo. Baixe os arquivos de instalação do site do SOLIDWORKS.
  2. No Painel de tarefas, abra a guia 3DEXPERIENCE Exchange e clique em Importar pacote.
  3. Na caixa de diálogo, especifique a Pasta do espaço de trabalho onde você salvou o pacote, o Arquivo do pacote e o Nome do pacote e clique em Importar.

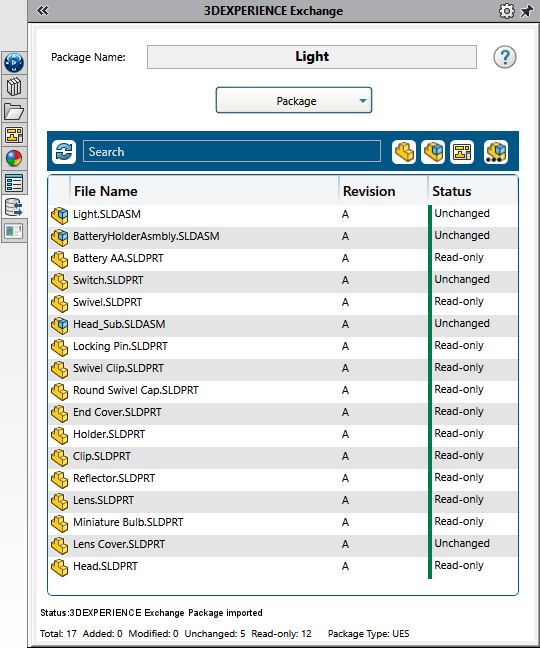

    O software extrai o conteúdo do pacote para a área de trabalho e o pacote fica ativo. A lista de arquivos do pacote é exibida no 3DEXPERIENCE Exchange. A coluna Status indica os arquivos que você pode modificar (Inalterados) e aqueles que você só pode visualizar (Somente leitura). As cores de estado representam estados diferentes (Verde=Inalterado, Laranja=Modificado, Azul=Referência adicionada).

  4. Para editar os arquivos de pacote, clique com o botão direito do mouse em um arquivo e selecione uma opção da lista.
    Opção Descrição
    Abrir Abre o arquivo no SOLIDWORK para que você possa editá-lo.
    Abrir pasta recipiente Abre a pasta do File Explorer que contém o arquivo.
    Verificar referências Abre a caixa de diálogo Verificar referências que localiza referências para o arquivo e indica o caminho. Isso ajuda a garantir que todos os arquivos referidos estejam no pacote.
    Remover Remove os arquivos adicionados ao pacote e os exclui do espaço de trabalho. Pressione as teclas Shift + para selecionar vários arquivos e removê-los. Não é possível remover arquivos da fonte do 3DEXPERIENCE ou arquivos adicionados que foram referenciados por arquivos da fonte do 3DEXPERIENCE.
    É possível filtrar por peças, montagens e montagens de nível superior.
  5. Para gerenciar um pacote ativo, clique nos comandos do pacote e selecione uma opção na lista.

    Opção Descrição
    Fechar Fecha o pacote ativo. Para editar outro pacote em sua área de trabalho, clique em Editar pacote e selecione um pacote na lista.
    Renomear Realça o campo Nome do pacote para renomeá-lo. Clique em Renomear para salvar a alteração.
    Exportar Abre a caixa de diálogo Exportar Pacote que você usa para empacotar os arquivos como .SLDPKG para enviar de volta ao proprietário da fonte do 3DEXPERIENCE.
    Excluir Exclui todo o pacote da sua pasta do espaço de trabalho.
