Inclinação de linha de partição

Você pode esboçar superfícies em torno de uma linha de partição. A linha de partição pode ser não-plana. Em uma inclinação que usa uma linha de partição, é possível também incluir uma Inclinação em etapas.

Para inclinar em uma linha de partição, é possível primeiro dividir as faces a serem inclinadas por meio da inserção de uma linha de divisão ou usar uma aresta de modelo existente. Em seguida, especifique a direção da extração ou o lado da linha de partição do qual o material deve ser removido.

É possível verificar os ângulos de inclinação em seu modelo usando a ferramenta de análise de inclinação. A análise de inclinação cria uma rendição codificada por cor das faces de modelo com base no ângulo e na direção dos critérios de extração especificados.

Para inserir uma linha de partição de ângulo de inclinação:

  1. Esboce a peça a ser inclinada.
  2. Insira uma curva de linha de divisão, se desejado.
  3. Clique em Inclinação (barra de ferramentas Recursos) ou em Inserir > Recursos > Inclinação.
  4. Em Tipo de inclinação, selecione Linha de partição.
    Sob determinadas condições, marque a caixa de seleção Permitir ângulo reduzido. Para mais informações, consulte Permitir opção de ângulo reduzido.
  5. Em Ângulo de inclinação, para Direção 1, especifique o Ângulo de inclinação . Para criar a inclinação em uma segunda direção, para Direção 2, especifique o Ângulo de inclinação.
  6. Em Direção de extração, selecione uma aresta ou uma face na área de gráficos para indicar a direção da extração.
    Observe a direção da seta e, se necessário, clique em Inverter direção .

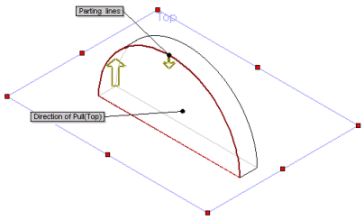

  7. Em Linhas de partição , selecione as linhas de partição na área de gráficos.
    Observe a direção da seta. Para especificar uma direção de inclinação diferente para cada segmento da linha de partição, clique no nome da aresta na caixa Linhas de partição e clique em Outra face. A opção Outra face não estará disponível se você especificar um Ângulo de inclinação para Direção 2.
    Primeira direção de inclinação Outra face selecionada
    Neste exemplo, todas as linhas de partição foram selecionadas com o uso da mesma face.
  8. Escolha o tipo de Propagação de face:
    Nenhuma Inclina somente a face selecionada.
    Ao longo da tangente Estende a inclinação a todas as faces tangentes à face selecionada.
  9. Clique em OK .
    Inclinação aplicada com primeira direção Inclinação aplicada com Outra face

Opção Permitir ângulo reduzido

A caixa de seleção Permitir ângulo reduzido está disponível somente na inclinação da linha de partição.

Quando você seleciona esta opção, o ângulo de inclinação em algumas partes da face inclinada pode ser menor que o ângulo especificado.

Use a caixa de seleção Permitir ângulo reduzido nas seguintes condições:

  • A normal de uma ou mais faces laterais adjacentes à aresta a às faces sendo inclinadas é quase perpendicular à Direção de extração. Com esse tipo e condição de modelo, marque a caixa de seleção Permitir ângulo reduzido quando o ângulo máximo entre a direção da extração e a normal à face íngreme, mais o ângulo de extração, for maior ou igual a 90°.
A seta vertical azul representa a Direção de extração (plano superior). A seta vermelha representa a normal à superfície no seu ângulo máximo em relação à direção de extração.

Quando a soma de um ângulo produzida pelo ângulo máximo e o Ângulo de inclinação for 90° ou mais, marque a caixa de seleção Permitir ângulo reduzido para criar a inclinação.

Inclinação aplicada (ângulo de inclinação é 25°). A imagem acima mostra a mesma inclinação de 25° aplicada. Entretanto, ela é aprimorada pela aplicação de umaface offset e exibição de uma curvatura na face offset.
Neste exemplo, o ângulo de inclinação em relação às extremidades estreitas da superfície inclinada é reduzido para menos do valor especificado de 25° para criar a inclinação.
