Условные изображения резьбы

Условные изображения резьбы описывают атрибуты определенного отверстия, чтобы не было необходимости добавлять реальную резьбу в модель. Условное изображение резьбы представляет собой меньший (внутренний) диаметр резьбы на бобышке или больший (наружный) диаметр резьбы в отверстии и может включать условное обозначения отверстия.
Свойства условного изображения резьбы включают следующее:
  • Можно отображать резьбу на детали, сборке или чертеже, а также присоединять заметку условного обозначения резьбы. Можно добавить условные обозначения резьбы на конические отверстия. Если коническая резьба не кончается на плоской грани, она отсекается изогнутой гранью.
  • Условное обозначение резьбы отличается от других примечаний тем, что оно является внедренным элементом компонента, к которому оно присоединено. Например, условное изображение резьбы отверстия расположено в дереве конструирования FeatureManager в виде Условное изображение резьбы1 под элементом Отверстие вместе с эскизами, которые используются для создания отверстия.
  • Если указатель расположен на условном изображении резьбы, его форма изменится с добавлением значка условного изображения резьбы .
  • Условные изображения резьбы в документах деталей вставляются в чертежные виды автоматически. Вставляется также условное изображение резьбы, если документ чертежа создан в стандарте ANSI. (Условные изображения резьбы вставляются в окне Условное изображение резьбы PropertyManager, но они появляются в документах чертежей.) Выноски условных изображений резьбы не используются в стандартах ISO, JIS и некоторых других стандартах, но их можно отобразить с помощью команды Вставка требования в контекстном меню (см. следующий абзац). Чтобы вставить условные изображения резьбы из документов сборки в чертежи, нажмите Вставка > Элементы модели , а затем выберите Условное изображение резьбы .
  • В чертежах Вставка требования отображается в контекстном меню. Если требование к условному изображению резьбы задано в детали или сборке, но не отображается в чертеже, то это требование можно отобразить, выбрав этот элемент. Требование прикрепляется к резьбе по умолчанию. Требование - это заметка.
  • Если условное изображение резьбы добавляется во время работы с чертежным видом, деталь или сборка обновляется, включая в себя Условное изображение резьбы.
  • Можно измерить как круговое условное изображение резьбы, так и линейный размер сторон в чертеже. Невозможно указывать размер условных изображений резьбы в документах детали или сборки.
  • Видимость условных изображений резьбы зависит от видимости родительского элемента. При изменении режима отображения, добавлении элементов в список Отобразить скрытые кромки или скрытии компонента видимость условного изображения резьбы изменяется автоматически.
  • Можно задать Высокое качество условного изображения резьбы, чтобы определить, следует ли ей быть видимой или скрытой.
  • Можно ссылаться на массив условных изображений резьбы.

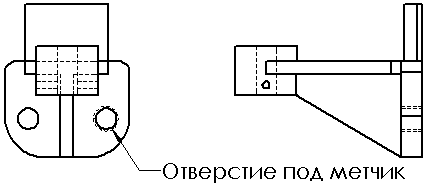

  • Для отверстий под прямой и конический метчик можно добавить условные изображения резьбы в окне "Отверстие под крепеж".
    Для резьбовых отверстий с условными изображениями резьбы, созданными с помощью отверстия под крепеж, диаметром отверстия является диаметр сверления под метчик. Для резьбовых отверстий без условных изображений резьбы диаметром отверстия является диаметр резьбы.
  • Чтобы условные изображения резьбы отображались в закрашенном виде, нажмите кнопку Параметры . На вкладке Свойства документа выберите Оформление. В разделе Фильтр отображения выберите Закрашенные условные изображения резьбы.
