Выравнивание сгибов деталей из листового металла

Можно разогнуть сгибы в детали из листового металла следующими способами:

  • Чтобы разогнуть всю деталь, если присутствует элемент Flat-Pattern1, высветите Flat-Pattern1 или нажмите Плоский Tool_Flatten_Sheet_Metal.gif на панели инструментов "Листовой металл".
    Линии сгибов показываются по умолчанию, когда высвечивается элемент Flat-Pattern1 (Плоский массив). Чтобы скрыть данный эскиз, разверните элемент Flat-Pattern1 (Плоский массив), нажмите правой кнопкой мыши на Линии сгиба эскиза и выберите Скрыть.
    Когда таким образом разгибается вся деталь, обработка углов применяется для создания чистой, разогнутой детали из листового металла.
  • Чтобы разогнуть всю деталь, если присутствует элемент Process-Bends1, погасите Process-Bends1 или нажмите Плоский Tool_Flatten_Sheet_Metal.gif на панели инструментов "Листовой металл".
  • Чтобы разогнуть один или несколько отдельных сгибов, добавьте элемент Разогнуть Tool_Unfold_Sheet_Metal.gif.
    Для более быстрой работы системы, разгибайте только те сгибы, которые требуются для выполняемого задания. Например, когда добавляется вырез поперёк сгиба, разгибайте только данный сгиб.

Использование обработки углов

При разгибании детали из листового металла путем высвечивания элемента Плоский-массив, обработка углов применяется автоматически для создания чистой, плоской детали из листового металла. Обработка углов применяется таким образом, чтобы развертка была правильной для изготовления.

Обработка углов применяется только в развернутом состоянии. Поэтому геометрия плоского массива отличается от развернутой геометрии. Если отменить погашение элемента Плоский массив в дереве конструирования FeatureManager, геометрия будет отличаться от той, которая формируется при использовании инструмента Развернуть для развертывания сгибов детали из листового металла.

Исходная модель

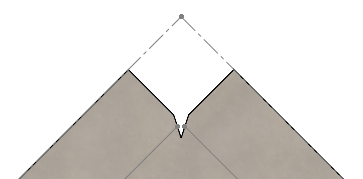

Плоская модель без обработки углов Плоская модель с обработкой углов

Отключение обработки углов:

  1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на элемент Плоский-Массив1 и выберите Редактировать элемент.
  2. В PropertyManager отмените выбор Обработка углов.
