Se pueden acotar chaflanes en los dibujos. Además de las propiedades usuales de visualización de cotas, las cotas de chaflán tienen sus propias opciones para visualización de líneas indicativas, visualización de texto y visualización de X.
La visualización de X es el tamaño de la X en una cota de chaflán expresada con dos números, como 1 X 45° (Longitud X Ángulo), 45° X 1 (Ángulo X Longitud) o 1 X 1 (Longitud X Longitud) o C1 (chaflanes de 45°).
|

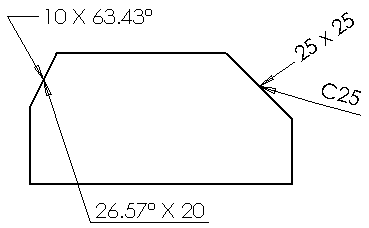

| Las cotas de chaflán se pueden visualizar con varios tipos de texto, de líneas indicativas y de tamaños de X. |
Los tipos de tolerancia para las cotas de chaflán están limitados a Ninguna, Bilateral y Simétrica.
Puede configurar los valores predeterminados de documento para la visualización de líneas indicativas, texto y X de las cotas de chaflán en .
