Superficie redondeada

Se puede utilizar un redondeo para suavizar la arista entre dos caras adyacentes en un conjunto de superficies que se encuentran en ángulo.

Para acceder al PropertyManager, haga clic en Redondeo (barra de herramientas Operaciones) o en Insertar > Superficie > Redondeo/Redondo Insertar > Superficie > Redondeo/Redondo

Seleccione una Vista preliminar parcial, una Vista preliminar completa o Sin vista preliminar en el PropertyManager Redondeo. Puede obtener vistas preliminares para todos los tipos de redondeo.

Superficie redondeada de radio constante con Vista preliminar completa Superficie redondeada de radio constante aplicada

Superficie redondeada con múltiples radios con Vista preliminar parcial Superficie redondeada con múltiples radios aplicada
El redondeo de superficies funciona igual que el redondeo de sólidos, con unas pocas excepciones. Se puede realizar lo siguiente:
  • Redondear las aristas de un conjunto de superficies.
  • Realizar redondeos de superficie con múltiples radios.
  • Crear redondeos entre dos superficies, o redondeos de cara. Consulte Creación de redondeos de cara de superficie.
  • Agregar parámetros de adaptados a los redondeos de superficie.
  • Realizar redondeos de superficie con líneas de retención.
  • Recortar o conservar las superficies redondeadas en un redondeo de cara.
  • Realizar un redondeo con radio variable sobre una superficie.

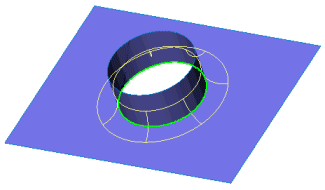

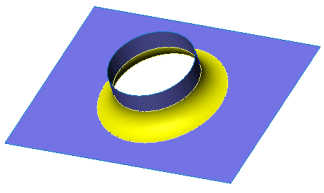

    Sin redondeo aplicado a la revolución de superficie Redondeo con radio variable aplicado a la revolución de superficie
  • Hacer clic en Invertir normal a cara para seleccionar un conjunto de caras para invertir la dirección del redondeo.
No se puede efectuar lo siguiente:
  • Conservar un corte en un conjunto de superficies con la opción Mantener operaciones.

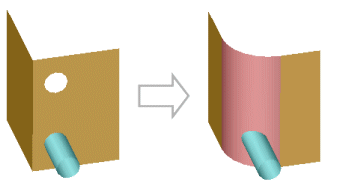

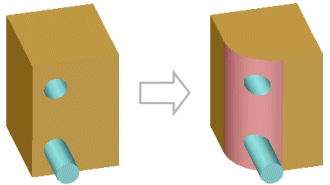

    La opción Mantener operaciones en el redondeo de superficies funciona de forma diferente a como lo hace en el redondeo de sólidos. En una pieza sólida, si se tiene una operación de saliente o de corte en el área de un redondeo, se pueden mantener las operaciones al redondear. En un conjunto de superficies, se puede mantener un saliente, pero no un corte.
  • Seleccione una superficie para redondear por operación en el gestor de diseño del FeatureManager.
