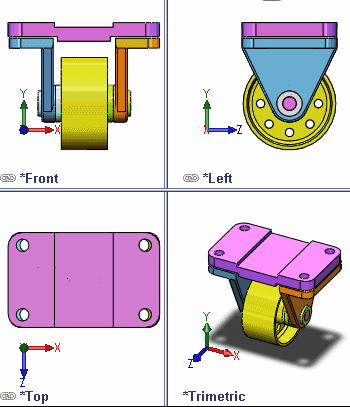

Áreas de visualización Se pueden ver modelos a través de una, dos o cuatro áreas de visualización. Para abrir cuatro áreas de visualización: Haga clic en Cuatro vistas (barra de herramientas Vistas estándar) o en Ventana > Área de visualización > Cuatro vistas. Se pueden seleccionar las siguientes disposiciones de áreas de visualización desde el menú Ventana o desde la barra de herramientas Vistas estándar: Información sobre la función Vistas visualizadas Vista única Especificado por el usuario Dos vistas - Horizontal Frontal y superior Dos vistas - Vertical Frontal y derecha Cuatro vistas Frontal, derecha, superior y trimétrica (tercer ángulo) o frontal, izquierda, superior y trimétrica (primer ángulo). Especifique Primer ángulo o Tercer ángulo en Herramientas > Opciones > Opciones de sistema > Visualizar . La esquina inferior izquierda de cada área de visualización visualiza la orientación actual. Para seleccionar otra orientación, haga clic en Orientación de vista (barra transparente Ver). Cuando se cambia de áreas de visualización múltiples a un área de visualización única, el modelo visualiza la orientación del área de visualización activa. Si se cambia de nuevo a áreas de visualización múltiples, las orientaciones vuelven a ser las predeterminadas. Se puede cambiar la orientación o la rotación de un modelo en cualquier área de visualización independientemente, siempre y cuando las áreas de visualización no estén vinculadas. Tema principalZona de gráficos Barra de herramientas Vistas estándar Vinculación a vistas ortogonales Se pueden vincular vistas ortogonales. Las vistas no ortogonales (como por ejemplo Isométrica, Trimétrica, etc. u orientaciones personalizadas) no están vinculadas. Para vincular vistas ortogonales: Haga clic en Vincular vistas (barra de herramientas Vistas estándar) o en Ventana > Área de visualización > Vincular vistas. El icono en el menú emergente Ver desplegable indica las áreas de visualización vinculadas. Funcionalidad con vistas vinculadas: El cambio de zoom y el traslado están vinculados en todas las vistas ortogonales. La visualización de la rotación mediante el cursor no está disponible. Si se gira una vista fuera de su orientación ortogonal, la vista deja de estar vinculada. Si la vinculación de vistas está activada y se gira una vista hacia una orientación ortogonal, la vista se vincula.
Vinculación a vistas ortogonales Se pueden vincular vistas ortogonales. Las vistas no ortogonales (como por ejemplo Isométrica, Trimétrica, etc. u orientaciones personalizadas) no están vinculadas. Para vincular vistas ortogonales: Haga clic en Vincular vistas (barra de herramientas Vistas estándar) o en Ventana > Área de visualización > Vincular vistas. El icono en el menú emergente Ver desplegable indica las áreas de visualización vinculadas. Funcionalidad con vistas vinculadas: El cambio de zoom y el traslado están vinculados en todas las vistas ortogonales. La visualización de la rotación mediante el cursor no está disponible. Si se gira una vista fuera de su orientación ortogonal, la vista deja de estar vinculada. Si la vinculación de vistas está activada y se gira una vista hacia una orientación ortogonal, la vista se vincula.
