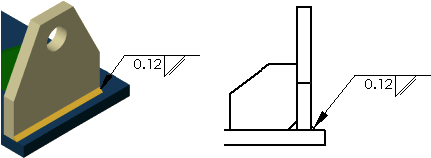

Puede utilizar la herramienta Símbolo de soldadura para agregar símbolos de soldadura a ensamblajes, vértices y aristas o caras de piezas. El programa admite las bibliotecas de símbolo de soldadura ANSI, ISO, GOST y JIS.
Un símbolo de soldadura que representa los parámetros especificados se crea automáticamente al:
- Crear un componente de cordón de soldadura en un ensamblaje.
- Agregar un cordón de redondeo a una estructura de piezas soldadas en una pieza.
Si agregó símbolos de soldadura en el modelo, puede importarlos en el dibujo insertando elementos del modelo.
También se pueden construir símbolos de soldadura independientes en cualquier documento de pieza, ensamblaje o dibujo. Al crear o editar un símbolo de soldadura, se puede hacer lo siguiente:
- Agregar información de redondeo de soldadura secundaria al símbolo de soldadura para ciertos tipos de soldadura (Cuadrado o Bisel, por ejemplo).
- Escoja la Posición de línea indicativa
Ninguna.
- Elija la fuente del texto para cada símbolo de soldadura.
