Visualización de resultados de SOLIDWORKS Simulation en la zona de gráficos

Puede visualizar los resultados de SOLIDWORKS Simulation en la zona de gráficos de SOLIDWORKS junto con otros componentes o sólidos del modelo que no forman parte de la simulación.

De este modo, no tendrá que alternar entre los resultados de la simulación y el entorno de modelado. Esta visualización no es la más adecuada para ver los resultados de simulación en sólidos y componentes, pero resulta útil con fines de marketing y diseño predictivo. Anteriormente, si se ejecutaba una simulación en un componente de un ensamblaje, solo se mostraba el componente con los resultados y todos los componentes restantes quedaban ocultos.
Un ejemplo de diseño predictivo consiste en efectuar cambios en el modelo basados en los resultados de la simulación.

Disponible con las licencias de SOLIDWORKS Simulation.

Para visualizar los resultados de SOLIDWORKS Simulation en la zona de gráficos:

  1. Abra el ensamblaje que contiene un estudio de simulación con el que se ha guardado.

  2. Haga clic en la pestaña Estático 1.
  3. En el gestor de Simulation, haga clic con el botón secundario del ratón en Estático 1 /> y haga clic en Ejecutar.
  4. Haga clic en la pestaña Modelo.
  5. Haga clic en Visualización de Simulation (en la barra de herramientas Ver) o en Ver > Visualizar > Visualización de Simulation .
    Si aparece el cuadro de diálogo Visualización de Simulation, haga clic en Aceptar.
  6. En el PropertyManager:
    1. En Resultado seleccionado, seleccione el elemento que desea ver.
    2. Haga clic en .

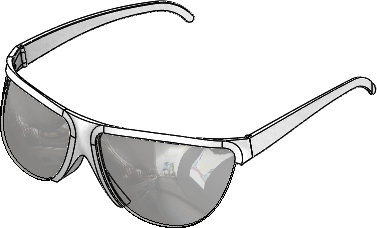

      El ensamblaje se visualizará con los resultados de la simulación en el contexto del ensamblaje.

    El comando Visualización de Simulation solo enumera los trazados de resultados para los que ha cargado todos los datos de simulación. Para cargar todos los datos de simulación, haga clic en Simulation > Opciones > Opciones de sistema > General y seleccione Cargar todos los estudios de Simulation al abrir un modelo (requiere más tiempo para abrir un modelo). También puede cargar los datos de simulación para un estudio específico haciendo clic en cada una de las pestañas de simulación.
