Visualizar las regiones de una pieza que están por debajo y por encima de un intervalo de espesor especificado

Para visualizar las regiones de una pieza que están por debajo y por encima de un intervalo de espesor especificado:

  1. En una pieza abierta, haga clic en Análisis de espesor (Barra de herramientas) o Herramientas > Análisis de espesor.

  2. En el PropertyManager en Parámetros del análisis:
    1. Configure un valor para Espesor deseado .
    2. Seleccione Mostrar regiones gruesas.
    3. Establezca un valor para Límite de regiones gruesas para definir el límite superior del intervalo de espesores.
    4. Si fuera necesario, seleccione Tratar las esquinas como si tuvieran espesor cero para pasar por alto las esquinas vivas de la pieza como delgadas. Todas las esquinas se tratan como si tuvieran un espesor uniforme. Ejemplo de Tratar las esquinas como si tuvieran espesor cero
  3. En Configuraciones de color, establezca el rango de colores:
    • Seleccione Rango completo de color para mostrar la pieza en los distintos colores mostrados en la Escala de espesor.
    • Desactive Rango completo de color y, a continuación, haga clic en Editar color para mostrar la pieza en diferentes tonos del Color de espesor deseado y Color del límite de regiones gruesas.
  4. En Configuración de color, seleccione una de las siguientes opciones de visualización de Escala de espesor:
    Opción Descripción
    Continuo Utiliza un rango gradiente.
    Discreto Utiliza un número discreto de bandas de color. Configure un valor.
  5. Opcional: Bajo Rendimiento/Precisión:
    1. Si la pieza es una pieza multicuerpo, seleccione un sólido en la zona de gráficos. El Análisis de espesor sólo se puede realizar sobre un sólido cada vez. Aparece el nombre del sólido en Sólido para el análisis .
    2. Seleccione las caras en la zona de gráficos para realizar el Análisis de espesor en las entidades seleccionadas solamente. Los nombres de las caras aparecen en Caras para el análisis local .
    3. Para Resolución, seleccione Baja, Media o Alta.
      En el Tamaño de triangulación, el valor se actualiza para reflejar los valores sugeridos.
    4. Para personalizar la resolución, introduzca un valor personalizado. Procure utilizar valores personalizados para modelos que tienen un cuadro delimitador grande o para definir una resolución específica.
      El valor personalizado de Tamaño de triangulación no puede superar el valor sugerido para resolución Baja.
  6. Haga clic en Calcular.

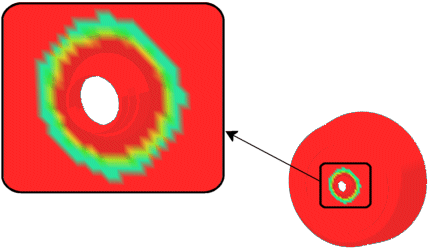

    La pieza se visualiza en varios tonos para representar los diferentes espesores.
    Arrastre el cursor sobre la pieza para ver la información sobre herramientas mostrando los valores del espesor.
