Configurar especificaciones de elementos para taladros avanzados

Para configurar las especificaciones de elemento:

  1. En el desplegable Lado cercano, seleccione el elemento superior para activarlo. Si desea conservar Refrentadocomo el tipo de taladro pero modificando algunas configuraciones.
  2. En Especificación de elemento:

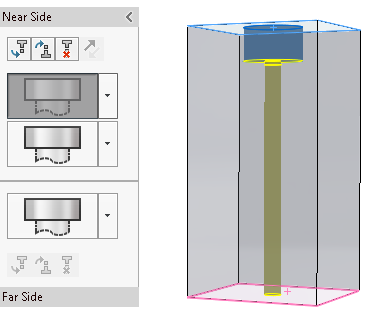

    1. En Tipo, seleccione Tornillo tapón con cabeza hueca.
    2. En Tamaño, seleccione 1/4.
      Se actualizará la vista preliminar temporal del elemento de Lado cercano.

  3. En el desplegable, haga clic en para el segundo elemento de Lado cercano y, a continuación, haga clic en Recto .
    Si desea modificar las especificaciones para este elemento.
  4. En Especificación de elemento:
    1. En Tipo, seleccione Márgenes de tornillo.
    2. En Tamaño, seleccione 1/4.
    3. En Ajuste de tamaño personalizado, defina Condición final en Hasta profundidad especificada y Profundidad en 1.

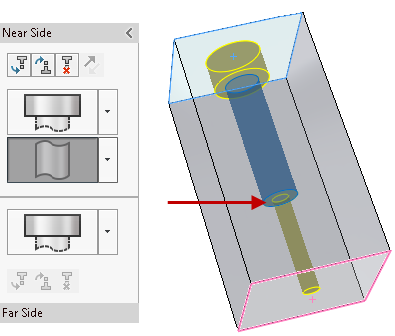

      La vista preliminar se actualizará para mostrar el tamaño y la profundidad modificados para el elemento Recto.

      En los desplegables, puede arrastrar elementos para cambiarlos de posición. Si la operación de arrastre provoca un error de elemento, dicho elemento quedará resaltado. Pase el cursor sobre el elemento para mostrar un mensaje de error.

      El elemento de Lado lejano se configura como Refrentado. Si quiere modificarlo para que sea un elemento de rosca roscada.

  5. En el desplegable Lado lejano, haga clic en para el elemento de Lado lejano y, a continuación, haga clic en Rosca .
  6. En Especificación de elemento:
    1. En Tipo, seleccione Taladro roscado.
    2. En Tamaño, seleccione 1/4-20.
      El elemento de Lado lejano se actualizará hasta la mitad del elemento de Lado cercano debido a la condición final Hasta el siguiente elemento.

      Puede guardar las operaciones de taladro avanzado como Favoritos para volver a utilizarlas. En el PropertyManager, en la pestaña Tipo, en Favorito, puede agregar, actualizar, eliminar, guardar o cargar un taladro avanzado favorito.

      A continuación puede crear y colocar las instancias.
