Tabla de configuración

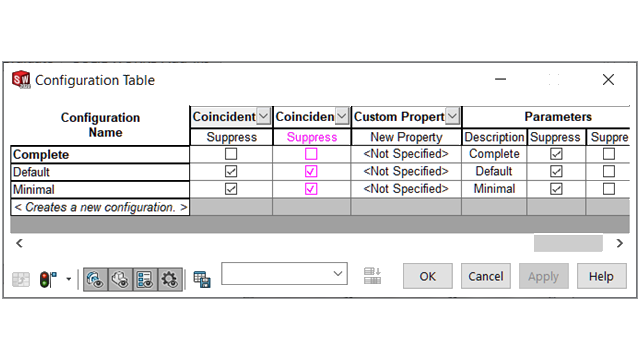

Puede utilizar la Tabla de configuración para modificar los parámetros de configuración de piezas y ensamblajes. SOLIDWORKS crea esta tabla automáticamente cuando la pieza o el ensamblaje tienen múltiples configuraciones. La tabla de configuración amplía la funcionalidad proporcionada en el cuadro de diálogo Modificar configuraciones.

La tabla de configuración contiene las siguientes secciones:
Croquis y operaciones Valores de cotas de operación y estados de supresión.
Componentes Estados de supresión de componentes y configuración de referencia.

Solo para ensamblajes.
Propiedades personalizadas Propiedades personalizadas específicas a la configuración.
Parámetros Parámetros aplicados a la configuración.
El cuadro de diálogo Tabla de configuración incluye opciones del cuadro de diálogo Modificar configuración y estas opciones:
Ocultar/Mostrar croquis y operaciones Controla la visibilidad de las columnas que contienen estados de supresión, así como las cotas de croquis y operaciones.
Ocultar/Mostrar componentes Controla la visibilidad de las columnas que contienen configuraciones de componente, estados de fijar/flotar y estados de supresión.
Ocultar/Mostrar los parámetros de configuración Controla la visibilidad de las columnas que contienen parámetros de configuración.
  Bloquear modificaciones de modelo

Impide las actualizaciones del modelo. Para seleccionar esta opción, haga clic con el botón derecho del ratón en un encabezado de columna.

Al bloquear las modificaciones, la columna se muestra en un color diferente. Para cambiar este color, haga clic en Herramientas > Opciones > Opciones de sistema > Colores. Modifique la configuración de color Cotas, controladas por tabla de diseño.

En la zona de gráficos, las cotas que están bloqueadas para su edición aparecen en el mismo color.
Se pueden modificar los siguientes parámetros:
Suprimir nuevas operaciones Solo piezas.
Suprimir operaciones y relaciones de posición nuevas Solo ensamblajes.
Suprimir nuevos componentes
Fijar / Flotar Solo ensamblajes.
Componentes hijos en BOM Configura la configuración para Visualización de componente hijo cuando se utiliza como subensamblaje en el PropertyManager Propiedades de configuración.

Seleccione Mostrar, Ocultaro Promover.
Excluir de LDM al insertar Configura la configuración para Activar ‘Excluir de lista de materiales’ al insertar en un ensamblaje en el PropertyManager Propiedades de configuración.

Se cambia el nombre de Tabla de diseño a Tabla de diseño de Excel.

Para activar las tablas de configuración:
  1. Haga clic en Opciones > Herramientas > Opciones de sistema > General.
  2. Seleccione Crear tablas de configuración en abierta.
    El uso de esta opción puede afectar al rendimiento.
Para acceder a una tabla de configuración:
  1. Abra un ensamblaje que tenga múltiples configuraciones y haga clic en la pestaña ConfigurationManager .
  2. Expandir tablas .
  3. Haga clic con el botón derecho del ratón en Tabla de configuración y haga clic en Mostrar tabla.
