Crear símbolos de tolerancia geométrica

Al crear símbolos de tolerancia geométrica, es posible utilizar las asas que rodean el marco de control de operaciones para construir el símbolo.

Para crear símbolos de tolerancia geométrica:

  1. En una pieza o dibujo, haga clic en Tolerancia geométrica o en Insertar > Anotaciones > Tolerancia geométrica.
  2. En la zona de gráficos, haga clic para colocar el símbolo.

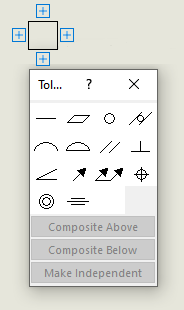

    Aparece un marco de control de operaciones con asas y un cuadro de diálogo de Tolerancia a su alrededor.

  3. En el cuadro de diálogo, especifique las opciones para agregar contenido al marco de control de operaciones.

  4. Haga clic en cualquier asa que rodee el marco de control de operaciones para agregar más contenido.
