Enrutar cables

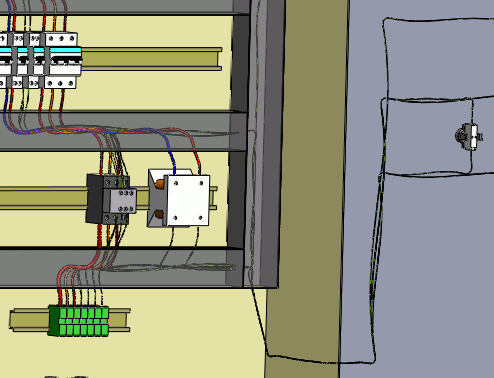

El enrutamiento de los cables consiste en generar una representación en 3D de la trayectoria de los cables dentro de su instalación eléctrica.
El enrutamiento se puede realizar gracias a las rutas de recorrido y a los puntos de conexión presentes en los componentes.
La segregación permite gestionar las reglas aplicables a las rutas de los cables.
Por enrutamiento de cables, se entiende el enrutamiento de los cables y de los conductores.
|
SOLIDWORKS Electrical 3D: Enrutar cables
Menú: Herramientas > SOLIDWORKS Electrical> Enrutar cables |
Al ejecutar la orden, el panel acoplable izquierdo se modifica para mostrar las opciones de la orden.
Algunos de estos parámetros se guardan en el archivo de SOLIDWORKS Electrical y son específicos del mismo. Los demás se guardan en el registro y son comunes a todos los archivos de SOLIDWORKS Electrical.
Análisis del enrutamiento
Mostrar errores: Esta opción, cuando está activada, muestra un informe al final del enrutamiento. Este informe muestra todos los errores del enrutamiento. Haga clic en el botón Ayuda en una línea del informe para obtener información sobre el error.
Seleccione el tipo de enrutamiento
SOLIDWORKS: Permite enrutar los cables tal como los gestiona SOLIDWORKS, teniendo en cuenta el diámetro de los mismos.
Ruteado Croquis 3D: Permite enrutar los cables en forma de croquis 3D. Este modo es más rápido y será preferible si el enrutamiento no es permanente.
Seleccione el tipo de vista gráfica
Utilizar "splines": Permite garantizar una vista gráfica óptima del enrutamiento mediante curvas (splines). Al usar "splines" en la ruta, puede agregar manualmente puntos para mejorar el enrutamiento.
Utilizar líneas: Permite generar el enrutamiento mediante líneas rectas. Cuando se selecciona este modo, la casilla Añadir tangencia permite generar curvas automáticamente al final de dichas líneas rectas.
Componentes de enrutamiento
Todos los componentes: Permite ejecutar el enrutamiento en todos los componentes presentes en el ensamblaje.
Componentes seleccionados: Permite ejecutar el enrutamiento en una sección de los componentes. Seleccione los componentes en el área de gráficos. Solo se enrutarán los cables conectados en esta selección de componentes.
Parámetros de enrutamiento
El primer parámetro permite introducir la distancia entre dos rutas de enrutamiento.
El segundo parámetro permite introducir la distancia entre un punto de conexión y una ruta de enrutamiento.
El tercer parámetro permite gestionar la distancia entre dos cables.
El gráfico permite ver rápidamente las conexiones entre los componentes. Hay dos botones disponibles: Uno para mostrarlas y otro para eliminarlas.
