Malzeme Listesi Sekmesi - Adlandırılan Malzeme Listesi

Adlandırılan malzeme listelerini görüntülemek için Malzeme Listesi sekmesini kullanın. Adlandırılan malzeme listeleri hesaplanan malzeme listeleri ve SOLIDWORKS malzeme listelerinden kaydedilir.

Hesaplanan bir malzeme listesini görüntülemek için:

Yerel dosya kasasında, bir SOLIDWORKS montajı veya teknik resmi seçin. Malzeme Listesi sekmesinde, Malzeme Listesi için adlandırılan bir malzeme listesi simgesini veya SOLIDWORKS adlandırılan malzeme listesi simgesini seçin.

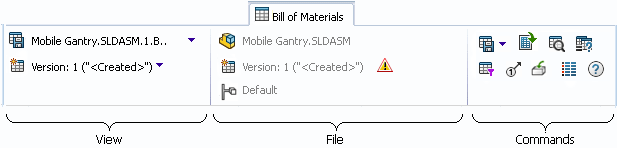

Görünüm

Adlandırılan malzeme listeleri hakkında bilgiler.

Malzeme Listesi Malzeme listesi tipi. Adlandırılan bir malzeme listesi veya SOLIDWORKS adlandırılan malzeme listesi öğesini seçin.
  Malzeme Listesi Sürümü Görüntülenen Malzeme Listesi Sürümü.

Dosya

Adlandırılan malzeme listesiyle ilişkili dosya hakkında bilgiler.

Kaynak (Salt okunur) Adlandırılan malzeme listesiyle ilişkili montaj veya teknik resim.
Kaynak sürümü (Salt okunur) İlişkili dosyanın sürümü.

Kaynak dosyanın daha yeni bir sürümü mevcutsa ve eşleşecek şekilde adlandırılan malzeme listesi verilerini güncelleyebilirseniz metin alanının sonundaki Kaynak Sürümü Güncelle simgesi olarak gösterilir.

Kaynak dosyanın üzerine yazılan sürümüyle ilişkilendirilen adlandırılmış bir Malzeme Listesi varsa Kaynak Sürümü Güncelle simgesi olarak görünür.

Simge olarak gösterilirse adlandırılan malzeme listesi kaynak dosyanın son sürümüne dayanır.
Konfigürasyon (Salt okunur) İlişkili dosyanın konfigürasyonu.

Komutlar

Kaydet açılır menüsü Malzeme listesini kaydetmek için Kaydet öğesini veya adlandırılan yeni bir malzeme listesi kaydetmek için Farklı Kaydet öğesini seçin.
CSV Olarak Aç Malzeme listesini Excel'de virgülle ayrılmış bir dosya olarak açar.
Görünümü Değiştir Malzeme Listesi görünümü ile Dosya görünümü arasında değişiklik yapar.
Ara Metin dizesi için malzeme listesini arayın.
Karşılaştırma Karşılaştırılacak ikinci bir malzeme listesi seçebilmeniz için Malzeme Listesi sekmesi yerleşimini değiştirir.
Filtrele Gösterilecek malzeme listesi içeriğini belirtebileceğiniz Filtrele iletişim kutusunu açar.
Konum Numaraları Konum Numaraları iletişim kutusunu açar.
Konum numaraları SOLIDWORKS adlandırılan malzeme listelerine eklenemez.
Teslim Al
Teslim Et
Yardım

Malzeme Listesi Tablosu Özellikleri

Adlandırılan malzeme listesinde türetildiği malzeme listesiyle aynı sütun konfigürasyonları bulunur. Bunlar varsayılan malzeme listesi sütunlarıdır. Yöneticiniz, bir malzeme listesi şablonunu farklı bir sütun görünümüyle konfigüre etmiş olabilir.

Dosya Adı Montaj bileşeninin dosya adı.
Konfigürasyon Montajdaki bir konfigürasyon adı.
Parça Numarası Bileşende tanımlanan parça numarası.
Miktar Bu konfigürasyon için bileşen miktarı.
Durum SOLIDWORKS PDM içindeki bileşen dosyasının durumu.
Tanım Dosya için bileşen tanımı.
Revizyon SOLIDWORKS PDM içindeki bileşen dosyasının revizyon numarası.

Kısayol Menüleri

Malzeme listesi tablosundaki kısayol menüleri adlandırılan malzeme listelerini düzenlemeyi kolaylaştırır.

Sütun yerleşimini değiştirmek için kullanabileceğiniz komutlara erişmek için bir sütun üstbilgisine sağ tıklayın.

Ekle Sağ Sütun veya Sol Sütun öğesini seçerek sütunlar eklemenizi sağlar.
Sütunu Gizle Seçili sütunu gizler.
Sütunu Göster Gizli sütunları listeler ve seçtiğiniz sütunları gizler.
Tümünü Göster Gizli tüm sütunları gösterir.
Sütunu Güncelle Seçili sütunun adını, hizalamasını ve varsayılan genişlemesini değiştirebileceğiniz Malzeme Listesini Güncelle iletişim kutusunu gösterir.
Sütun Sil Malzeme listesine eklenmiş bir sütunu siler.

Eklene sütunlar ile tanımlanır.

Bir dosyayı seçmek ve aşağıdaki komutları görüntülemek için malzeme listesine sağ tıklayın.

Yeni bir Pencerede Gözat Yeni pencerenin üst bölmesindeki seçili dosya olarak seçtiğiniz dosyayla yeni bir Gezgin penceresi açar.
Gözat Sağ bölmenin üst bölümünde odağı seçilen dosyaya getirir. Seçili dosya bir teknik resim veya montajsa dosyanın malzeme listesi gösterilir.
Ekle Malzeme listelerine boş satırlar ekler:
  • Yukarı Satır hiyerarşideki aynı düzeyde seçili satırın üzerine bir satır ekler.
  • Aşağı Satır hiyerarşideki aynı düzeyde seçili satırın altına bir satır ekler.
  • Alt Satır seçili satırın alt öğesi olarak seçili satırın altında bir satır ekler.
Kopyala Seçili satıra kopyalar.
Yapıştır Bir satırı kopyalarsanız imleç konumuna yapıştırır.
Sil Seçili satırları siler.

Yalnızca eklediğiniz satırlar için kullanılabilir.

Satırı Gizle Seçili satırı gizler.
Satırı Göster Gizli satırları listeler ve seçtiğiniz satırları gizler.
Tümünü Göster Gizli tüm satırları gösterir.
Kasaya gönderilen Adlandırılan Malzeme Listesi için izinlerinize ve dosya kısayolu menünüzün özelleştirilmesine göre başka dosya komutlarınız olabilir.
Küçük Resim Önizleme Boyutunu Değiştir Küçük resim önizlemelerinin boyutunu, Küçük, Orta ya da Büyük olarak değiştirir. Varsayılan olarak Orta seçilidir.
Bir tablodaki boyutu seçtiğinizde SOLIDWORKS PDM, uygulanabilir tablolarda ve sekmelerde aynı boyutu ayarlar. SOLIDWORKS'e ait olmayan dosyaların küçük resim önizlemeleri, Orta veya Büyük değerini seçtiğinizde net olmayabilir.
