厚度
|
添加厚度到所选草图边上。选择以下项之一：
|
 第一边
|
只添加材料到草图的一边。
|
|
两边
|
均等添加材料到草图的两边。
|
|
第二边
|
只添加材料到草图的另一边。
|
|
|
筋厚度
|
如果添加拔模，您可以设置草图基准面或壁接口处的厚度。 选择以下项之一：
|
| |
拉伸方向
|
使用平行基准面上的开环草图轮廓为筋绘制草图。
选择以下项之一：
|
平行于草图
|
平行于草图生成筋拉伸。
|
|
|
垂直于草图
|
垂直于草图生成筋拉伸。
|
|
|
| |
反转材料方向
|
更改拉伸的方向。
|
|
拔模开/关
|
添加拔模到筋。设置 拔模角度 以指定拔模度数。
|
向外拔模（在选择拔模打开/关闭 时可用）。
|
生成向外拔模角度。 如消除选择，这将生成一向内拔模角度。
|
|
| |
类型
|
在从基体零件基准面等距的基准面上生成一草图。
选择以下项之一：
|
线性
|
生成一与草图方向垂直而延伸草图轮廓（直到它们与边界汇合）的筋。
|
|
|
自然
|

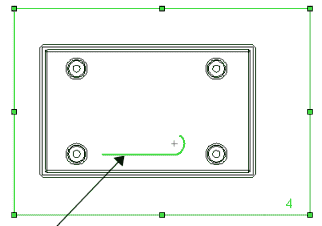

生成一延伸草图轮廓的筋，以相同轮廓方程式延续，直到筋与边界汇合。 例如，如果草图为圆的圆弧，则 自然 使用圆方程式延伸筋，直到与边界汇合。
在此例中，筋使用圆方程式从圆弧轮廓延伸，直到与边界相遇，从而形成一个圆。 草图的另一端使用一直线方程式延伸，直到与边界相遇。
|
|
| |
所选实体（只可用于多实体零件） |
在您为筋生成草图后，选取一个实体。 |
| |
下一参考（当您为 平行于草图
和 拉伸方向 选择 拔模开/关
时可用） |
切换草图轮廓，这样您可选择拔模所用的参考轮廓。
示例： 带参考轮廓拔模的筋特征
|
