使用模板编辑器

要使用模板编辑器：

  1. 单击文件 > 模板编辑器。
  2. 在选择检查图纸模板对话框中，打开一个模板。
  3. 使用 Microsoft® Excel® 修改模板，例如更改颜色、字体、边框、添加徽标等图像或添加条件格式、公式、宏和查找表等高级功能。
  4. 在 SOLIDWORKS Inspection 模板编辑器对话框中：
    1. 指定选项。
    2. 指定要映射到报告模板的标记。
    3. 在 Microsoft Excel 模板中，单击要映射标记的单元格。
    4. 单击插入。
    5. 针对其余标记重复步骤 b 至 d。
    6. 单击完成。
  5. 在保存您的检查模板对话框中，输入数据并单击保存。

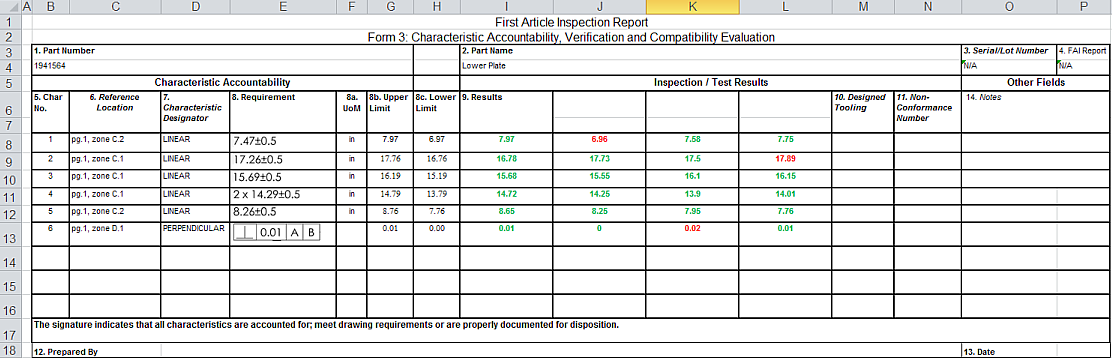

    包含从 SOLIDWORKS Inspection 项目填充的值的报告示例：
