评论

您能以 Post-It® 注释的方式将文字备注添加到 FeatureManager 设计树中的项目（装配体、零部件、特征以及草图）。您可以对文本应用字体样式，指定背景颜色，添加时间戳，以及插入图像或屏幕快照。您可以单击启动时显示以在下次打开文件时自动打开查看所有备注对话框中的备注。



1 粗体、斜体、下划线字体样式 4 插入图像或屏幕快照
2 背景颜色 5 开始时在查看所有备注对话框中显示备注
3 添加时间戳

添加第一条备注到文档时，即会在 FeatureManager 设计树中生成备注 文件夹。备注显示在备注文件夹和 FeatureManager 设计树中项目的工具提示里。

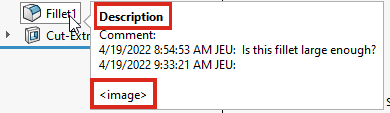

备注工具提示显示文本 <image>，表示完整备注包含图像。工具提示名称与模型显示对话框中的备注背景颜色部分的名称匹配。

添加评述

您可以将备注添加到 FeatureManager 设计树中的项目，以及配置管理器 选项卡中的项目。您可以对文本应用字体样式，指定背景颜色，添加时间戳，以及插入图像或屏幕快照。

您只能为每个项目添加一个备注。您可以将多个条目添加到备注。

要添加备注：

  1. 右键单击 FeatureManager 设计树或图形区域中的项目，然后单击备注 > 添加备注 。
  2. 在备注对话框中，输入文本。
  3. 可选： 您可以执行以下可选操作：
    1. 为文本添加粗体 、斜体 和下划线 。
    2. 单击背景颜色 以选择不同的背景颜色。单击背景颜色选项卡中的选项 ，以打开 工具 > 选项 > 文档属性 > 模型显示 对话框，您可以在其中指定备注背景颜色。您可以自定义名称或将所有名称重置回默认值。您无法自定义颜色。
    3. 单击添加时间戳 以添加日期和时间。
      要将时间戳自动添加到备注中，请单击工具 > 选项 > 系统选项 > FeatureManager。在备注下，选择在备注中自动添加时间戳。
    4. 单击插入图像 或插入屏幕快照 将其添加到备注中。
    5. 单击启动时显示以在下次打开文件时自动打开查看所有备注对话框中的备注。
  4. 单击保存并关闭。

添加独立备注

您可以添加未连接到 FeatureManager 设计树中的特征或节点的独立备注。

要添加独立备注：

  1. 在 FeatureManager 设计树中，右键单击顶部节点，然后单击添加备注。
  2. 在备注对话框中，输入备注，然后单击保存并关闭。
    独立备注会添加到 FeatureManager 设计树的备注 文件夹中。
    如果备注文件夹已存在，您可以右键单击它，然后单击添加备注以添加独立备注。

FeatureManager 设计树中的备注

您可以将备注添加到 FeatureManager 设计树中的以下节点：

  • 注解视图
  • 坯块
  • 文件夹
  • 配合（所有类型）
  • 配合文件夹或配合组
  • 配合参考
  • 材料
  • 选择集
  • 传感器
  • 钣金节点
  • 实体几何体文件夹
  • 曲面几何体文件夹
您还可以在 ConfigurationManager 选项卡中添加备注。备注显示在 Configurations Comment 文件夹中。

打开备注指示符

您可以在 FeatureManager 设计树显示中启用备注指示符，以便更轻松地找到备注。

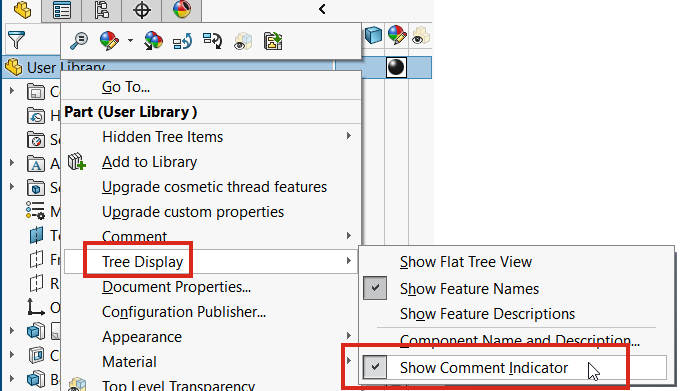

要启用备注指示符：

  1. 在 FeatureManager 设计树中，右键单击顶层节点。
  2. 单击树显示 > 显示备注指示符

    。
    可视指示符 出现在 FeatureManager 设计树中，以指示是否存在备注。


    颜色圆圈与备注的颜色匹配。

编辑评述

要编辑备注：

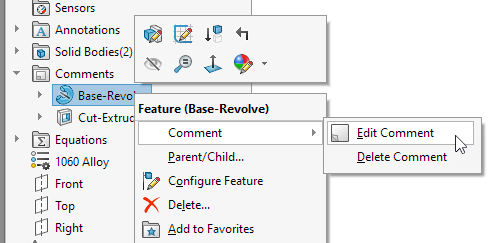

  1. 右键单击 FeatureManager 设计树中具有备注的项目，或备注文件夹中的备注，然后单击备注 > 编辑备注 。
    右键单击备注时，将显示上下文工具栏和快捷菜单，以便您在阅读备注时直接编辑特征。

  2. 添加备注，然后单击保存并关闭。

删除备注

欲删除备注：

右键单击 FeatureManager 设计树中带有备注的项目，然后单击备注 > 删除备注，然后单击是确认删除。

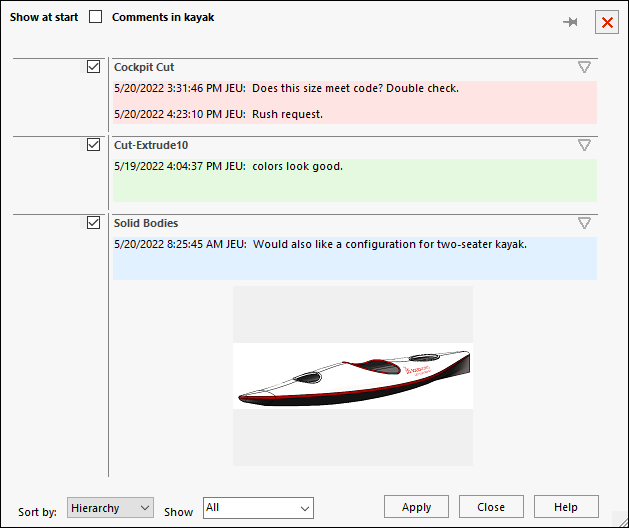

查看所有备注

您可以在备注对话框中查看模型中的所有备注。

要查看所有备注：

  1. 右键单击 FeatureManager 设计树中的备注 文件夹，然后单击查看所有备注。
    备注位置 model_name 对话框将出现。

  2. 可选： 您可以执行以下操作：
    1. 在启动时显示列中，单击复选框可在下次打开文件时自动打开备注。
    2. 在排序依据菜单中，按层次结构、名称或日期对备注进行排序。
    3. 在显示菜单中，过滤要在对话框中显示的备注。
    4. 单击应用。

在 PropertyManager 中查看和编辑备注

您可以在 PropertyManager 中查看和编辑特征评述。

要在 PropertyManager 中查看和编辑评述：

  1. 单击工具 > 选项 > 系统选项 > FeatureManager。
  2. 在对话框的备注下，选择在 PropertyManager 中显示备注。
  3. 在 FeatureManager 设计树中，选择带有备注的特征，然后单击编辑特征 。
  4. 在 PropertyManager 中的备注下，单击编辑。
    备注对话框打开。
  5. 修改备注，然后单击保存并关闭。
  6. 单击 。
