DimXpert 显示公差状态

DimXpert 显示公差状态 工具主要从尺寸和公差的角度，识别完全约束、欠约束和过约束的制造特征。 然而，还会考虑特征之间的形位关系以及每个特征相对于注解视图的方位。

示例

以下范例显示尺寸和公差对公差状态的影响。
完全约束
加减尺寸

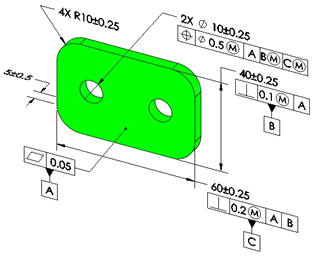

形位公差
欠约束

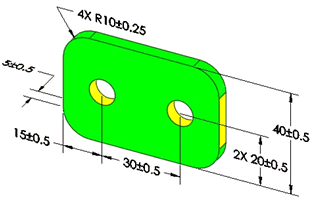

在本例中，双孔阵列缺失大小公差，且右侧基准面未标注尺寸和公差。
在本例中，孔位置并非沿水平方向，且圆角缺失大小公差。
过约束

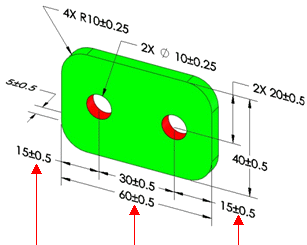

孔阵列从左侧和右侧基准面定位，在左侧和右侧基准面上应用了尺寸。

移除应用于四个特征的四个尺寸中的任何一个，都将结束过约束条件。
