光源文件夹

DisplayManager 上的 光源 文件夹列举了应用于当前模型的光源的信息。

要显示此文件夹：

在 DisplayManager 上单击查看布景、光源和相机 ，然后展开光源 文件夹。

添加 PhotoView 360 后，将光源 文件夹重新命名为 SOLIDWORKS 光源 ，还会显示一个 PhotoView 360 光源 文件夹。 而点光源、聚光源、线光源以及阳光将会显示在两个文件夹中，照亮 PhotoView 360 中模型的最佳方式是使用 PhotoView 360 主光源。

光源指示符

SOLIDWORKS 和 PhotoView 360 的照明控件相互独立。

SOLIDWORKS

在默认情况下，SOLIDWORKS 中的点光源、聚光源和线光源打开。

在 RealView 中无法使用布景照明，因此通常需要手动照亮模型。

PhotoView 360

默认情况下，单个光源为关闭状态

PhotoView 360 中的光源来自 PhotoView 360 主光源 （布景环境）。 布景环境为 HDR（高动态范围）图像，呈球形包围布景，生成现实光源和反射。 在关闭光源时，，您可以使用布景所提供的逼真光源，该光源通常足够进行渲染。 在 PhotoView 360 中，通常需要使用其他照明措施来照亮模型中的封闭空间。

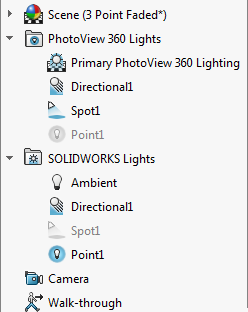

在此图中，DisplayManager 的 布景、光源和相机 窗格中特定光源的图标含义如下：

光源文件夹关联菜单

右键单击 DisplayManager 中的光源 或 SOLIDWORKS 光源 文件夹以查看此节描述的选项。

要查看 PhotoView 360 光源 中的这些选项，请右键单击 PhotoView 360 主光源下方的第一个光源。

显示光源 在图形区域中切换光源的显示状态。
  编辑所有光源 打开为当前模型定义的所有光源的 PropertyManager。 单击上一步 和下一步 ，在 PropertyManager 之间移动。
  添加线光源

添加点光源

添加聚光源

添加阳光 （仅用于 PhotoView 360）

 添加线光源、点光源或聚光源，并打开该类型光源的 PropertyManager。

如果您拥有 PhotoView 360，即包含在 SOLIDWORKS Professional 和 SOLIDWORKS Premium 中，您也可添加阳光的单个实例，这一做法考虑了位置、时间、日期和大气条件。
  折叠项目 折叠此项目下的所有子节点。
  全部折叠 折叠布景、光源和相机窗格中的所有节点。
  全部展开 展开布景、光源和相机窗格中的所有节点。

点光源、线光源和聚光源关联菜单

当您在 DisplayManager 中右键单击点光源、线光源或聚光源时，将显示额外的选项，如下所示：

  在 SOLIDWORKS 中打开

在 SOLIDWORKS 中关闭

切换 SOLIDWORKS 中光源的打开和关闭状态。
  在 PhotoView 360 中打开

在 PhotoView 360 中关闭

切换 PhotoView 360 中光源的打开和关闭状态。
  编辑类型光源 打开光源的 PropertyManager。
删除 从模型中删除光源。
