横梁的热载荷

您可以在横梁铰链和横梁实体上应用热载荷。 在具有横梁的模型上运行热分析后，您可以将温度导入线性静态、非线性静态、频率、扭曲或非线性动态算例，以执行应力分析。

下表列出了可应用于横梁和桁架元素的热载荷类型。 在横梁和桁架铰链上应用集中式热载荷，沿横梁和桁架实体的长度应用分布式热载荷。
  横梁或桁架
热载荷 铰链 实体
温度 是 是
对流 否 是
热通量 否 是
热功率 是 是
仅对环境辐射 否 是

只有热通量支持热载荷的不均匀分布。

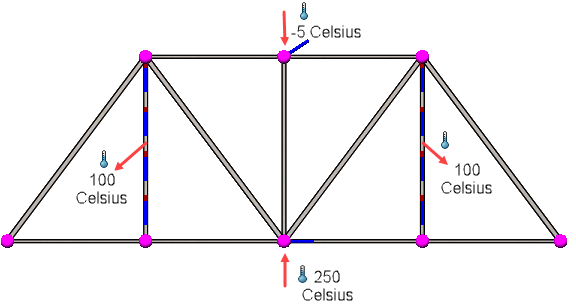

例如，要将温度应用于铰链或横梁实体，在温度 PropertyManager 中单击铰链 或横梁 。 在图形区域中，选择铰链或横梁实体以应用温度载荷。

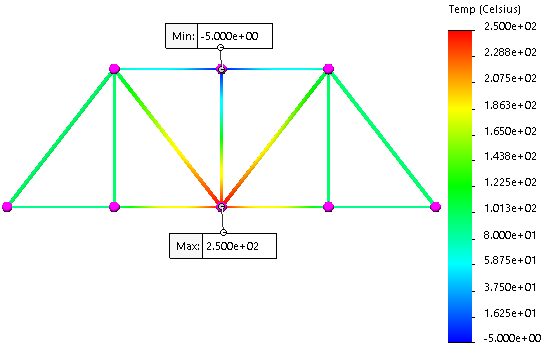

运行热算例后，您可以查看横梁模型上的热力图解结果。 所示为桁架的温度结果图解。

要根据热算例的温度执行应力分析：

  1. 创建静态算例。
  2. 打开静态算例的属性对话框。
  3. 在流动/热力效应选项卡上，选择热算例的温度。

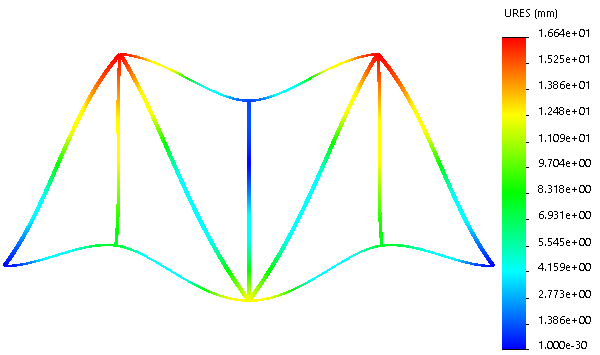

所示为在静态算例中导入温度载荷的桁架模型的合力位移图解。
