标称直径
|
对于管道、管筒、电气导管和用户定义圆形配件： 端口的标称直径。 此尺寸与管道或管筒零件中的 名义直径@过滤器草图 尺寸对应。 如果配件只有一个配置，您可： - 输入值。
- 单击选择管道（或选择管筒），然后浏览到管道或管筒并选择一配置以使用其名义直径。
如果配件具有多个配置，使用列标题直径@连接点<n>在系列零件设计表中指定直径。
对于电力接头： 使用名义直径计算电缆或电线步路的近似大小。 将电缆或电线添加到步路后，您可以调整大小。
|
|
高度 |
设定电子管道、电缆槽和矩形用户定义线路的高度和宽度。 |
|
宽度 |
| |
从零件选择 |
|
基本配置
|
选择一配置来调整零部件大小以与接头匹配。
|
|
| |
对齐方式 |
|
| |
端头长度
|
指定在将接头或配件插入到线路中时，从接头或配件所延伸的默认电缆端头长度。 如果设置为 0，则软件使用 1.5 倍于路线直径的端头长度。 您可在设计表中使用参数端头长度@连接点<n> 来设定端头长度。 对于带状电缆和柔性电缆，将端头长度保留为 0 或将其设定到大于电缆宽度一半的值，以确保可在接头旁边正确创建折叠。 |
| |
最低直长度
|
（仅适用于管筒）指定在线路开端和末尾所需的直管筒最小长度。 您可以使用参数 MinStraightLength@连接点<n> 在系列零件设计表中设定最低直长度。 |
| |
终端长度调整
|

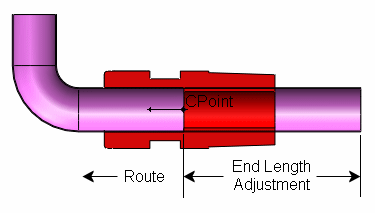

（仅适用于管筒）指定数值以添加到管筒的切除长度。 您可以使用参数 EndLengthAdjustment@连接点<n> 在系列零件设计表中设定终端长度调整。 在以下范例中，端头长度调整可为制造商在折弯过程中提供夹紧的额外管筒柄。 折弯后，软件会在连接点处切割管筒，以便您可以将配件添加到线路的末端。
|
| |
规格区域名称 |
（仅适用于管道和管筒）过滤器可选择匹配规格的配合零部件。 具有多配置零件的系列零件设计表中的可选区域。 |
| |
规格数值 |
（仅适用于管道和管筒）如果配件只有一个配置，请输入与规格字段名称相关的值。 如果配件具有多个配置，使用列标题规格@连接点<n> 在系列零件设计表中指定值。 |
| |
端口 ID |
（仅适用于管道和管筒）指定从 P&ID 文件定义线路装配体时使用的设备线路端口。 设备步路端口决定步路连接。 如没有端口 ID，SOLIDWORKS Routing 会从具有最接近相符直径的端口连接设备。 |
| |
额外内部电线长度
|
（仅适用于电气）键入增加电缆的切割长度的数值，以允许脱皮、切线等。 您也可在 Routing 选项中设定空隙百分比来增加电缆的切割长度。 软件按空隙百分比增加所计算的电缆切割长度，从而弥补实际安装中可能产生的下垂、扭结等等。
|
| |
2D 图解销标识符
|
（仅适用于电气）此字段仅适用于现有的连接点。 设定接头管脚号。 如果接头为多管脚接头，并且每个管脚号有多个连接点，则此选项可设定相应的管脚号。 如果接头为多管脚接头，但只有一个连接点，则此选项可以设定所有管脚号，中间用逗号 (,) 分隔，例如：1,2,3,4。
|
|
（仅适用于带状电缆和柔性电缆）设置电缆的宽度。
|
|
|
（仅适用于带状电缆和柔性电缆）设置电缆的厚度。
|
|
选取电缆
|
（仅适用于带状电缆和柔性电缆）通过从电缆/导线库中选择带状电缆来设置宽度和厚度值。
|
|
对齐方式
|
（仅适用于带状电缆和柔性电缆）指定要与电缆宽度对齐的边线。
|
|
切换销钉 1 位置
|
（仅适用于带状电缆）切换指定为 Pin1 侧的那一侧，如预览所示。 在电缆装配体中，软件通过沿电缆的红色条纹表示管脚 1 位置。
|
|
反转对齐方向
|
切换柔性电缆、矩形槽或电缆槽的正常方向。
|
|
